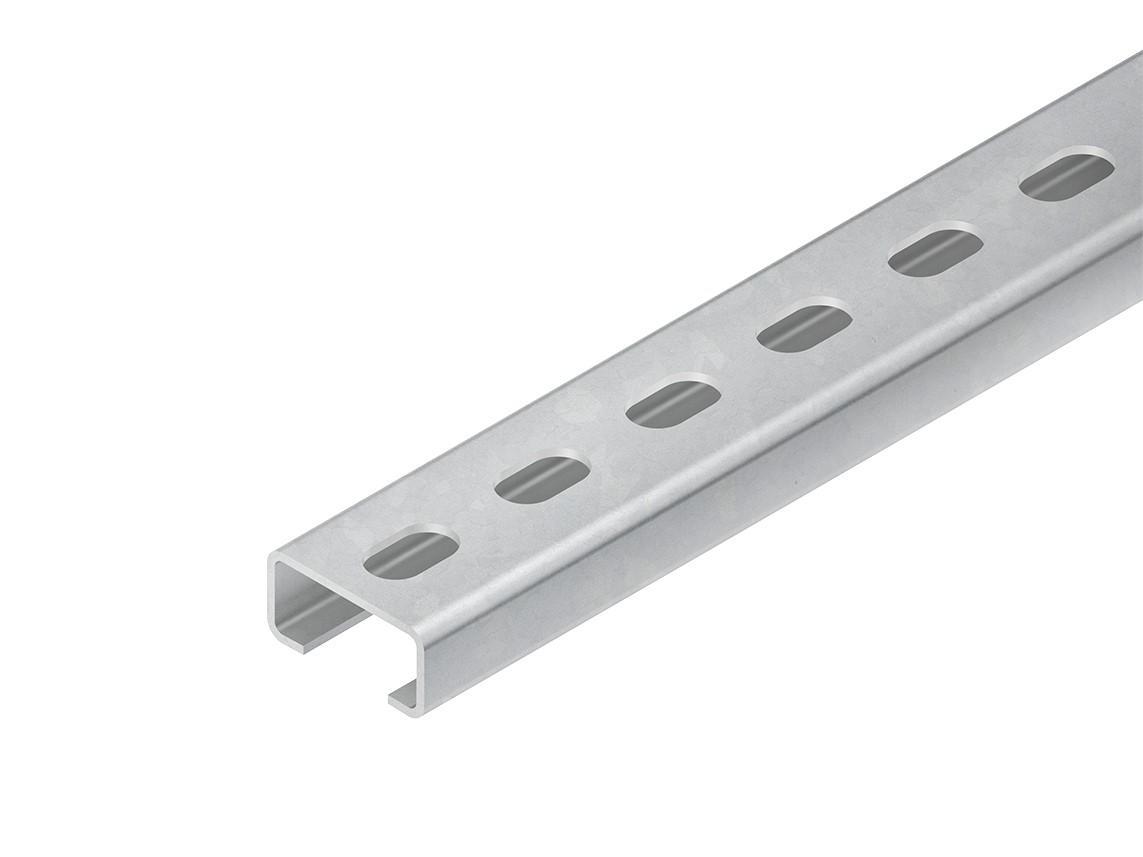

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Profillochung : 9 x 15 mm mittiger Abstand : 25 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, dickschichtpassiviert
Hersteller-Artikelnummer (MPN)
2970/2 GL
Flächenträgheitsmoment ly
0,28 cm4
Widerstandsmoment Wy
0,31 cm³
Art der Lochung
Rücken gelocht
Mit Zahnung
nein
Lochbreite
9 mm
Abbrechbar
nein
Höhe
15 mm
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Materialstärke
1,5 mm
Werkstoffgüte
sonstige
Flächenträgheitsmoment lz
1,22 cm4
Breite
30 mm
Gewicht
0,69935 kg
Profilform
C-Profil
Länge
2000 mm
Werkstoff
Stahl
Widerstandsmoment Wz
0,81 cm³
Geeignet für Funktionserhalt
nein
Schlitzbreite
16 mm
Ausführung
Einfachprofil
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
