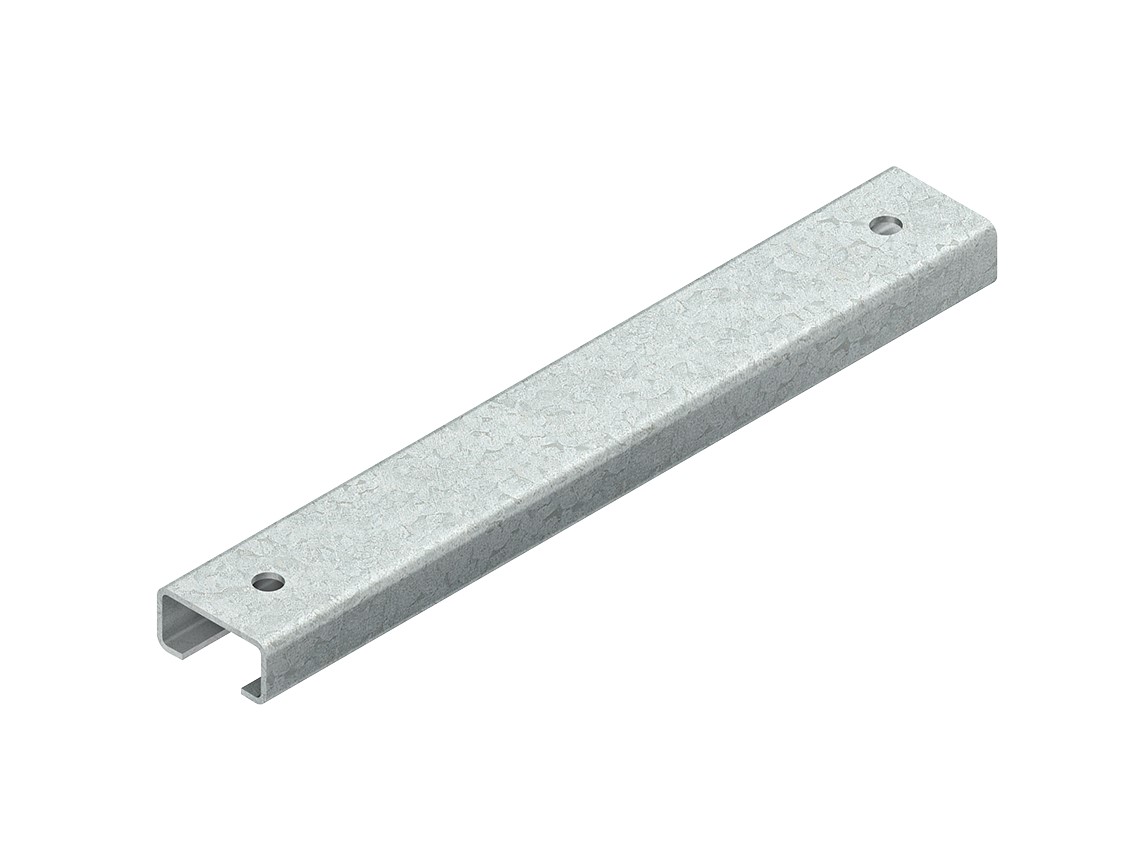

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, mit zwei Endlochungen. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Endlochungen : Ø 6,5 mm Abstand zu den Profilenden : 15,5 mm Lieferlänge L : 100 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
2970/100-2 SL
Art der Lochung
Rücken gelocht
Flächenträgheitsmoment lz
1,22 cm4
Oberflächenschutz
bandverzinkt
Mit Zahnung
nein
Abbrechbar
nein
Breite
30 mm
Farbe
Zink
Werkstoffgüte
sonstige
Widerstandsmoment Wy
0,31 cm³
Werkstoff
Stahl
Höhe
15 mm
Widerstandsmoment Wz
0,81 cm³
Gewicht
0,0747 kg
Länge
100 mm
Flächenträgheitsmoment ly
0,28 cm4
Materialstärke
1,5 mm
Profilform
C-Profil
Lochbreite
6,5 mm
Geeignet für Funktionserhalt
nein
Ausführung
Einfachprofil
Schlitzbreite
16 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
