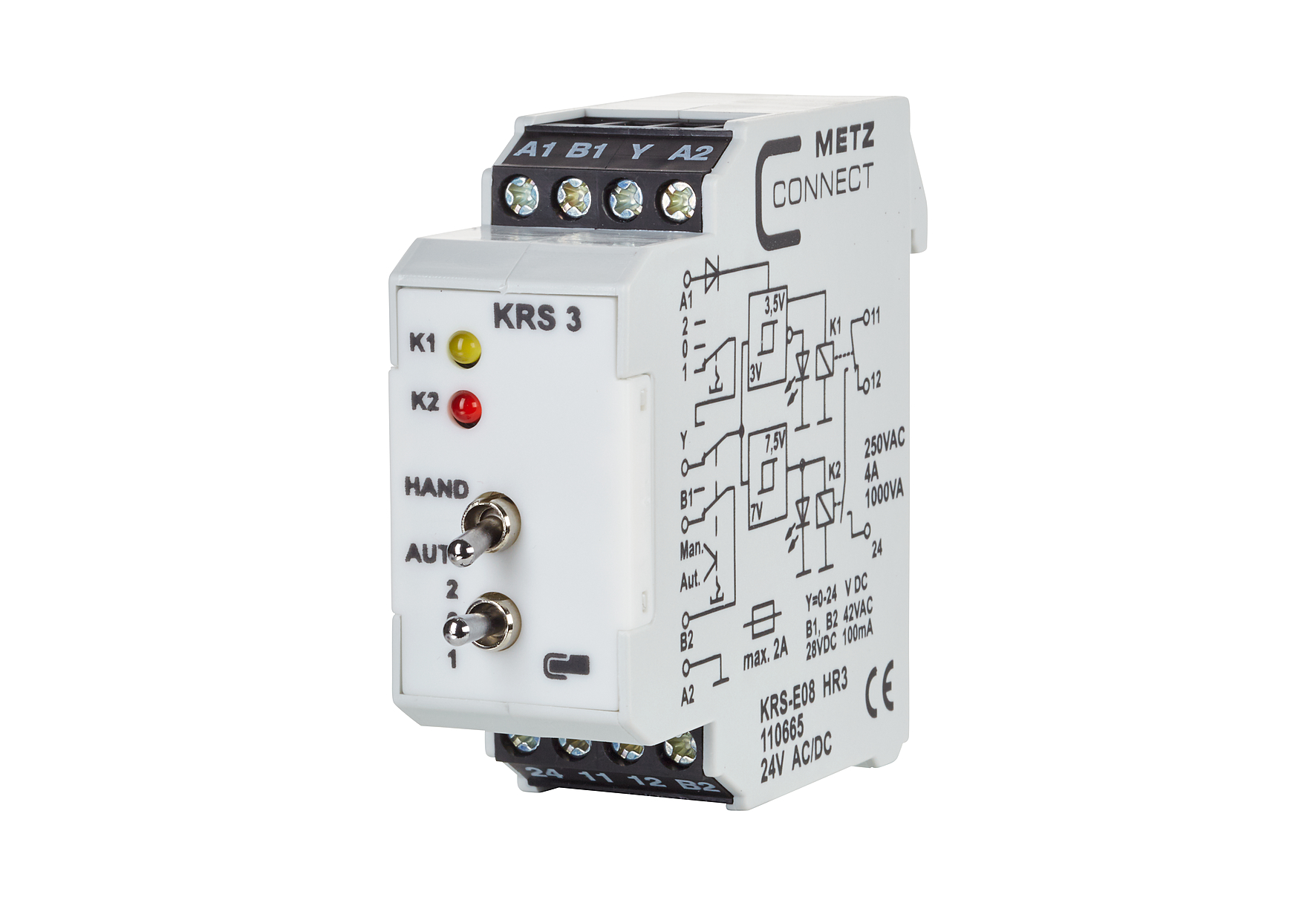

Der Schwellwertschalter dient zur Schaltung von Aggregaten, Pumpen, Ventilatoren, Brenner usw. Sobald die Eingangsspannung die Schaltschwelle erreicht, schaltet das Relais ein. Fällt die Eingangspannung unter die Ausschaltschwelle ab, so schaltet das Relais wieder aus. Das Modul ist für eine zweistufige Steuerung über ein analoges 0 bis 10 V DC Steuersignal vorgesehen.Anschluss mit Schraubklemmen, Steuersignal 0 V DC = Stufe 1 aktiv, Steuersignal 5 V DC = Keine Stufe aktiv (AUS), Steuersignal 10 V DC = Stufe 2 aktiv, mit Handbedienebene
Hersteller-Artikelnummer (MPN)
110665
Antrieb, Polung
gepolt
Bemessungssteuerspeisespannung Us bei AC 50 Hz
24 V
Höhe
61,3 mm
Komplettgerät mit Sockel
ja
Anzahl der Kontakte als Wechsler
1
Werkstoff der Kontaktbeschichtung
sonstige
Breite
22,5 mm
Tiefe
60 mm
Ausführung des elektrischen Anschlusses
Schraubanschluss
Mit LED-Anzeige
ja
Schaltverhalten des Antriebs
monostabil
Art des Schaltkontaktes
Einfachkontakt
Mit abnehmbaren Klemmen
nein
Werkstoff des Kontaktes
sonstige
Spannungsart der Betriebsspannung
AC/DC
Schutzart (IP)
IP20
Nennstrom
4 A
Mit zwangsgeführten Kontakten
nein
Werkstoff des Kontakteinsatzes
sonstige
Spannungsart zur Betätigung
AC/DC
Bemessungssteuerspeisespannung Us bei DC
24 V
Hersteller: METZ CONNECT METZ CONNECT GmbH Im Tal 2 DE 78176 Blumberg info@metz-connect.com Webseite: www.metz-connect.com
