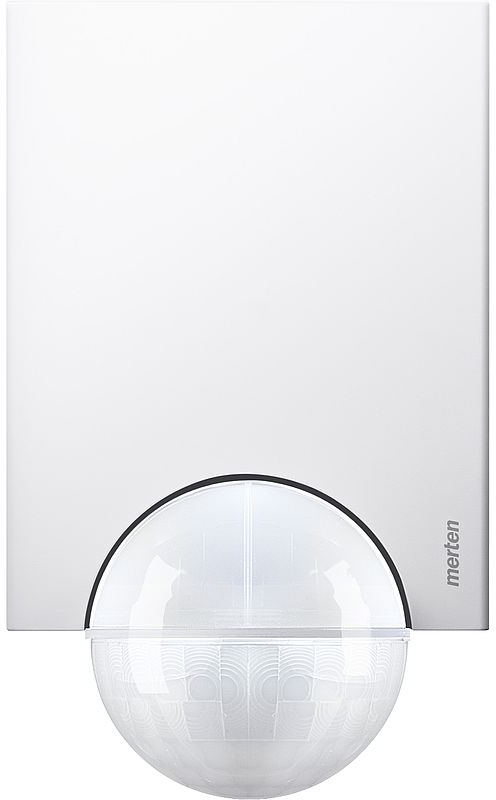

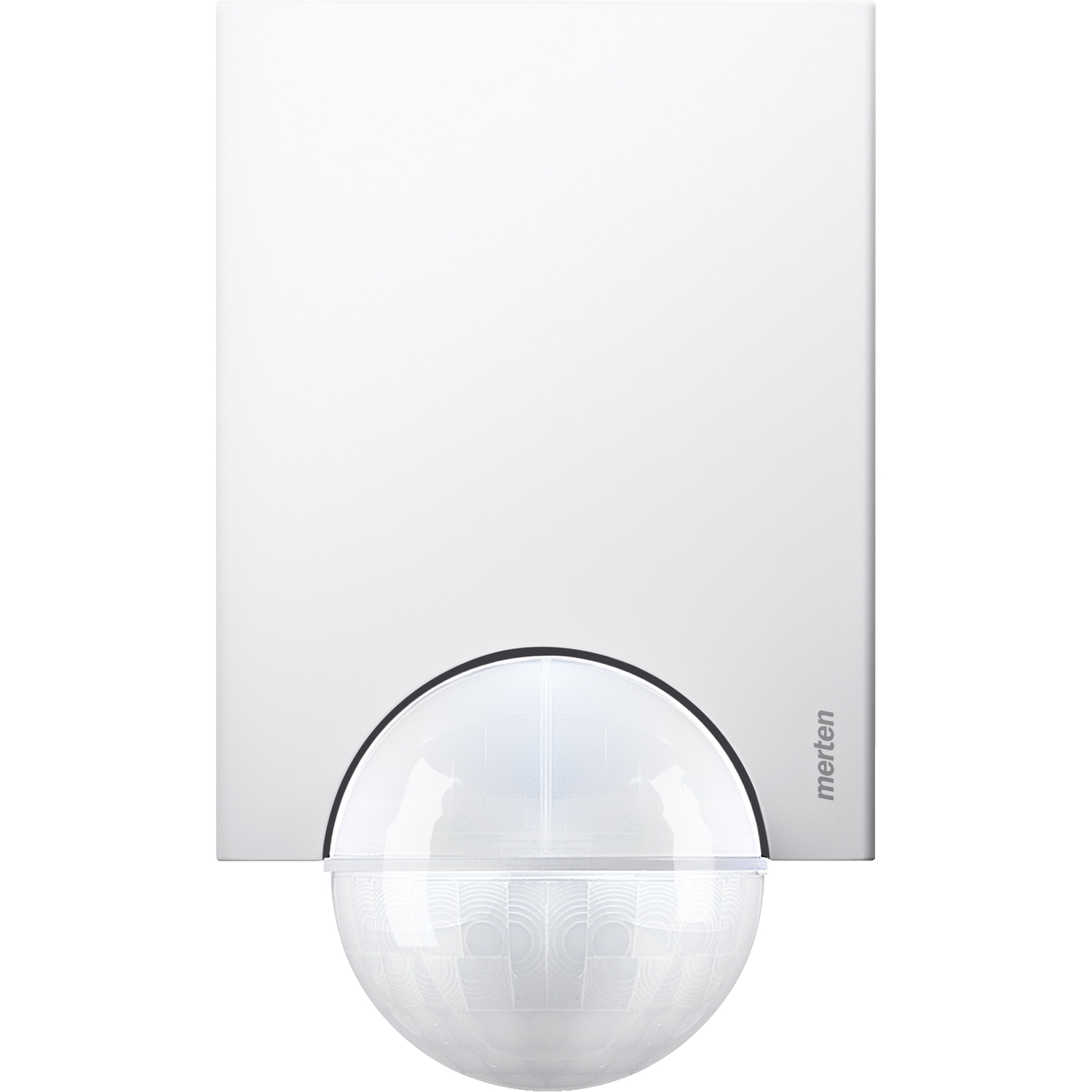

Elektronischer Außenbewegungsmelder. 110° Flächenüberwachung für kleinere Hausfronten und Hausabschnitte. 360° Nahbereich mit einem Radius von ca. 4 m. Sehr einfache Installation durch großen Verdrahtungsraum und Steckanschlusssystem. Durchschleifen ist möglich. Integrierte LED-Funktionsanzeige zur Ausrichtung am Installationsort. Potentiometer zur Einstellung sind unter der leicht zugänglichen Abdeckplatte geschützt. Potentiometer zur Einstellung sind unter der leicht zugänglichen Abdeckplatte geschützt. Ohne weiteres Zubehör an Wand und Decke montierbar. Montage an Innen-/Außenecken und Standrohren mit Montagewinkel, Art.-Nr. 5652xx. Montage an Standrohren mit Montagebügel möglich. Der Erfassungsbereich kann mit Hilfe des horizontal, vertikal und axial verstellbaren Kugelkopfes an die örtlichen Gegebenheiten angepasst werden. Das Design ist unabhängig von der Position des Sensorkopfes. Ausblendung einzelner Linsenbereiche möglich. 360° Nahfeldbereich (ca. 4 m Radius). Großer Verdrahtungsraum und Stecksystem. Durchschleifen ist möglich. LED-Funktionsanzeige zur schnellen Ausrichtung am Einbauort. Bedienelemente sind unter der leicht zugänglichen Abdeckplatte geschützt. Flexibel einstellbarer Sensorkopf. Ausblendung einzelner Linsenbereiche möglich. Ohne zusätzliches Zubehör an Wand und Decke montierbar. Netzspannung: AC 230 V, ± 10 %, 50 Hz. Glühlampen: AC 230 V, max. 2000 W. Halogenlampen: AC 230 V, max. 1200 W. Leuchtstofflampen: AC 230 V, 1200 W unkompensiert. Kapazitive Last: max. 35 µF. Max. Schaltstrom: 16 A, AC 230 V, cos Phi 1. Erfassungswinkel: 110°. Reichweite: max. 12 m. Anzahl der Ebenen: 7. Anzahl der Zonen: 92 mit 368 Schaltsegmenten. Lichtsensor: stufenlos einstellbar von 3-1000 Lux. Zeit: 1 Sek. bis ca. 8 Min. in 6 Stufen. Neutralleiter: erforderlich. Einstellung des Sensorkopfes möglich. Wandmontage: 9° oben, 24° unten, 12° links/rechts, ± 12° axial. Montage an der Decke: 4° nach oben, 29° nach unten, 25° links/rechts, ± 8,5° axial. Schutzart: IP 55. Inhalt: Mit Abdeckplatte und Segmenten zur Begrenzung des Erfassungsbereichs, Schrauben und Dübel. Farbe: polarweiß.
Hersteller-Artikelnummer (MPN)
565119
Abdimmfunktion mit Dimmeinsatz
nein
Nebenstelleneingang
nein
Kompatibel mit Casambi
nein
Scanwinkel
110 °
Montageart
Aufputz
Werkstoffgüte
Thermoplast
Halogenfrei
ja
Schwenkbereich Sensor, horizontal
-12..12 °
Schwenkbereich Sensor, vertikal
-24..9 °
Zwangsabschaltung
nein
Werkstoff
Kunststoff
Transparent
nein
Vernetzbar
nein
Geeignet für drahtlose Übertragung
nein
Ausschaltverzögerung
480 s
Ausführung
Bewegungsmelder
Max. Reichweite zu einer Seite
12 m
Konstantlichtregelung
nein
Zwangseinschaltung
nein
Farbe
polarweiß
Höhe
151 mm
Frequenz
50 Hz
Unterkriechschutz
ja
Nennspannung
230 V
Max. Einschaltstrom
16 A
RAL-Nummer (ähnlich)
9010
Bewegungsmelder-/Präsenzmelder-Technologie
passiv Infrarot
Tiefe
71 mm
Ansprechhelligkeit
3..1000 lx
Treppenlichtautomatik
ja
Anschlussart
Steckklemme
Geeignet für Deckenmontage
ja
Breite
93 mm
Mit Signaleinheit
nein
Geeignet für C-Last
ja
Ansprechhelligkeit einstellbar
ja
Mit Anschlusskabel
nein
Fernbedienbar
nein
Max. Einschaltdauer
8 min
Schlagfestigkeit
IK02
Ansprechempfindlichkeit einstellbar
nein
Min. Einschaltdauer
1 s
Tierschneise
nein
HLK-Ansteuerung
nein
Mit Akustiksensor
nein
Spannungsart
AC
Max. Präsenzbereich
50 m²
Anzahl der Schaltzonen
92
Schutzart (IP)
IP55
Rückfeldüberwachung
nein
Ausführung der Oberfläche
glänzend
Optimale Montagehöhe
2,5 m
Durchmesser Erfassungsfeld auf Fußboden
24 m
Umgebungstemperatur
-20..25 °C
Mit Fernbedienung
nein
Erfassungswinkel horizontal
0..110 °
Einschaltverzögerung
0 s
Max. Schaltleistung
2000 W
Teach-Funktion für Ansprechhelligkeit
nein
Antibakterielle Behandlung
nein
Mit Alarmfunktion
nein
Oberflächenschutz
unbehandelt
Min. Einschaltstrom
0 A
Überbrückungsschalter
nein
Max. Reichweite frontal
12 m
Hersteller: Merten Schneider Electric GmbH c/o Merten Gothaer Str. 29 DE 40880 Ratingen info@merten.de Webseite: www.merten.de
