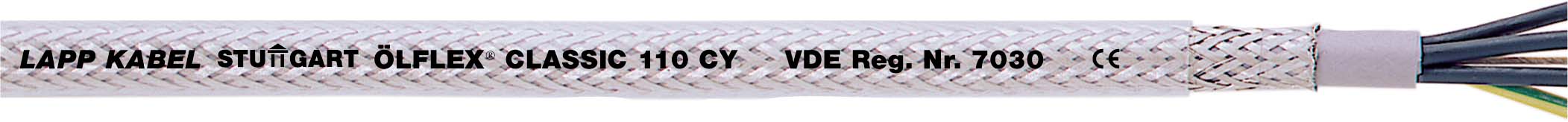

Steuerleitung ÖLFLEX® CLASSIC 110 CY 4X1 Steuerleitung 4X1 U0/U: 300/500 V PVC Aderidentifizierung: Nummern Geschirmt flexibel VDE Registrierungsnummer: 7030 Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung Einsetzbar in trockenen und feuchten Räumen Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig Nutzen: Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad VDE-geprüfte Qualität Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website Hohe elektrische Sicherheit durch 4000V-Prüfspannung Platzsparend durch reduzierte Wanddicken
Hersteller-Artikelnummer (MPN)
1135854
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Rauchentwicklungsklasse nach EN 13501-6
ohne
Kabelgeometrie
rund
Leiter-Klasse
Kl.5 = feindrähtig
Nennspannung U
500 V
Brandverhaltensklasse nach EN 13501-6
Eca
Tragorgan
ohne
Nennspannung U0
300 V
Schirm über Verseilung
Geflecht
Abtropfverhaltensklasse nach EN 13501-6
ohne
Zul. Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Leiternennquerschnitt
1 mm²
Flammwidrig nach IEC 60332-1-2
ja
Ader-Zahl
4
Verseilelement
nein
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Ölbeständig nach EN 60811-404
nein
Schirm über Verseilelement
ohne
Mantelmaterial
Polyvinylchlorid (PVC)
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
52,2 mm
Außendurchmesser ca.
8,7 mm
Halogenfrei nach EN IEC 60754-3
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
174 mm
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Ader-Kennzeichnung
Ziffern
Spezifizierung Aderisolation
sonstige
Halogenfrei nach EN IEC 60754-1
nein
Raucharm nach IEC 61034-2
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Leiter-Oberfläche
blank
Mantel-Farbe
sonstige
Spezifizierung Mantelmaterial
sonstige
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Leiter-Material
Kupfer
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
