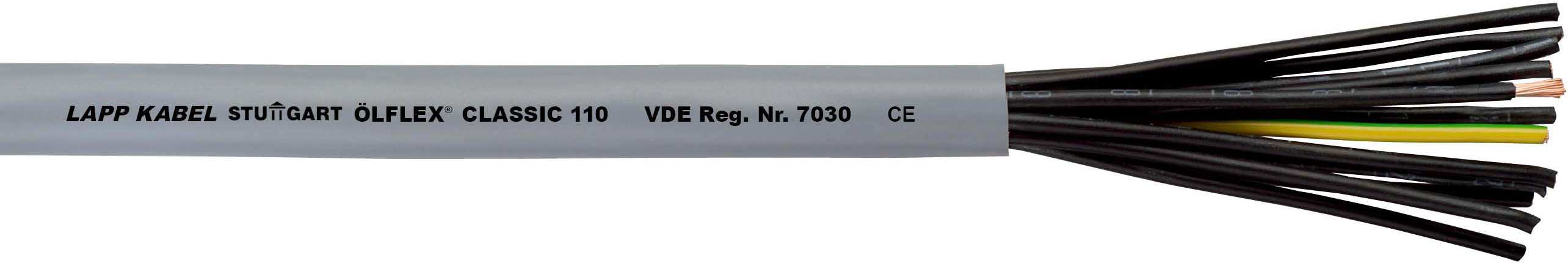

Steuerleitung ÖLFLEX® CLASSIC 110 5G1 500 M Steuerleitung 5G1 U0/U: 300/500 V PVC Aderidentifizierung: Nummern flexibel VDE Registrierungsnummer: 7030 Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet Flexibler Einsatz bei bis zu -15 °C möglich Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette PVC-Außenmantel ist beständig gegenüber Säuren und Laugen Einsetzbar in trockenen und feuchten Räumen Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet Nutzen: 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54) VDE-geprüfte Qualität Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website Hohe elektrische Sicherheit durch 4000V-Prüfspannung Platzsparend durch reduzierte Wanddicken Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
Hersteller-Artikelnummer (MPN)
1119205/500
Schirm über Verseilung
ohne
Ader-Zahl
5
Flammwidrig nach IEC 60332-1-2
ja
Tragorgan
ohne
Leiter-Klasse
Kl.5 = feindrähtig
Säureentwicklungsklasse nach EN 13501-6
ohne
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Spezifizierung Mantelmaterial
sonstige
Nennspannung U
500 V
Ader-Kennzeichnung
Ziffern
Schirm über Verseilelement
ohne
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,4 mm
Leiter-Form
rund
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
106,5 mm
Leiter-Oberfläche
blank
Kabelgeometrie
rund
Brandverhaltensklasse nach EN 13501-6
Eca
Rauchentwicklungsklasse nach EN 13501-6
ohne
Schirm
nein
Abtropfverhaltensklasse nach EN 13501-6
ohne
Ölbeständig nach EN 60811-404
nein
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Leiter-Material
Kupfer
Außendurchmesser ca.
7,1 mm
Raucharm nach IEC 61034-2
nein
Nennspannung U0
300 V
Zul. Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Leiternennquerschnitt
1 mm²
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
