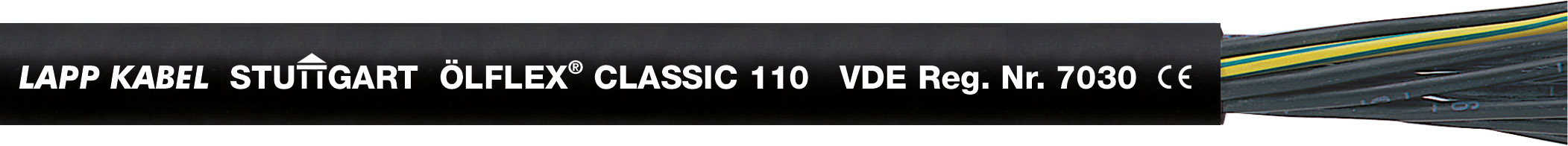

Steuerleitung ÖLFLEX® CLASSIC 110 3G1 BK 500 M Steuerleitung 3G1 U0/U: 300/500 V PVC Aderidentifizierung: Nummern flexibel VDE Registrierungsnummer: 7030 Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet Flexibler Einsatz bei bis zu -15 °C möglich Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette PVC-Außenmantel ist beständig gegenüber Säuren und Laugen Einsetzbar in trockenen und feuchten Räumen Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet Nutzen: Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54) VDE-geprüfte Qualität Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website Hohe elektrische Sicherheit durch 4000V-Prüfspannung Platzsparend durch reduzierte Wanddicken Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
Hersteller-Artikelnummer (MPN)
1119244/500
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
60 mm
Torsionsschutz
nein
Ader-Zahl
3
Leiter-Oberfläche
blank
Flammwidrig nach IEC 60332-1-2
ja
Nennspannung U
500 V
Leiter-Material
Kupfer
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
90 mm
Verseilelement
nein
Ölbeständig nach EN 60811-404
ja
Schirm über Verseilung
ohne
Schirm
nein
Mit Schutzleiter
ja
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Abtropfverhaltensklasse nach EN 13501-6
ohne
Spezifizierung Mantelmaterial
sonstige
Außendurchmesser ca.
6 mm
Leiter-Form
rund
Kabelgeometrie
rund
Raucharm nach IEC 61034-2
nein
Nennspannung U0
300 V
Mantel-Farbe
schwarz
Schirm über Verseilelement
ohne
Säureentwicklungsklasse nach EN 13501-6
ohne
Kältebeständig nach EN 60811-504+505+506
ja
Mantelmaterial
Polyvinylchlorid (PVC)
Rauchentwicklungsklasse nach EN 13501-6
ohne
Leiternennquerschnitt
1 mm²
Leiter-Klasse
Kl.5 = feindrähtig
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Tragorgan
ohne
Brandverhaltensklasse nach EN 13501-6
Eca
Spezifizierung Aderisolation
sonstige
Zul. Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
