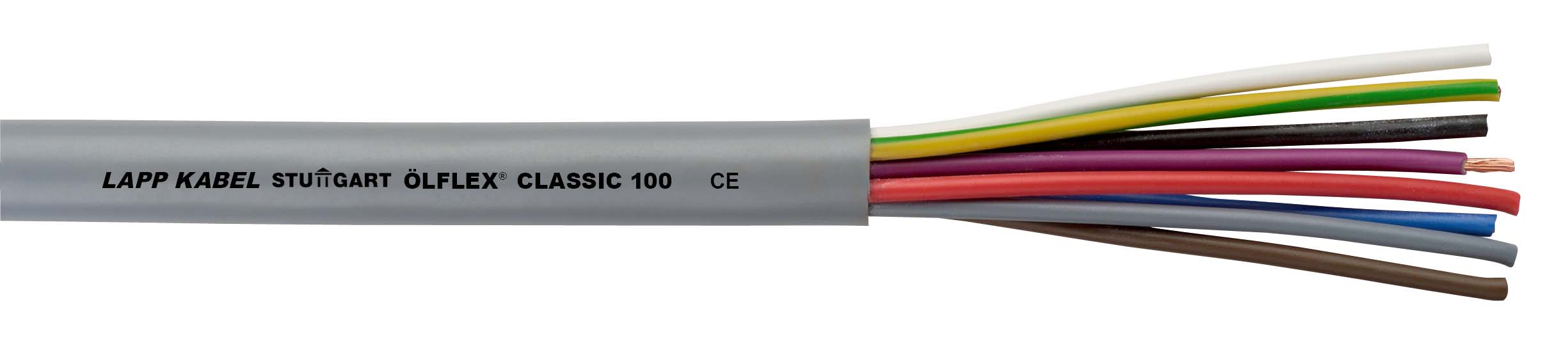

Steuerleitung ÖLFLEX® CLASSIC 100 300/500V 4G1 500 M Steuerleitung 4G1 U0/U: 300/500 V PVC Aderidentifizierung: Farben flexibel Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung Einsetzbar in trockenen und feuchten Räumen Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet Nutzen: Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website Hohe elektrische Sicherheit durch 4000V-Prüfspannung Platzsparend durch reduzierte Wanddicken Vielzahl an Abmessungen für breites Anwendungsspektrum verfügbar Hochwertige Alternative zu Steuerleitungen des Typs YSLY bzw YY
Hersteller-Artikelnummer (MPN)
00100434/500
Außendurchmesser ca.
6,5 mm
Mantelmaterial
Polyvinylchlorid (PVC)
Mantel-Farbe
grau
Spezifizierung Aderisolation
sonstige
Kabelgeometrie
rund
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Ader-Zahl
4
Mit Schutzleiter
ja
Kältebeständig nach EN 60811-504+505+506
ja
Brandverhaltensklasse nach EN 13501-6
Eca
Nennspannung U0
300 V
Tragorgan
ohne
Nennspannung U
500 V
Verseilelement
nein
Leiternennquerschnitt
1 mm²
Schirm über Verseilelement
ohne
Leiter-Klasse
Kl.5 = feindrähtig
Ölbeständig nach EN 60811-404
nein
Ader-Kennzeichnung
Farbe
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
97,5 mm
Spezifizierung Mantelmaterial
sonstige
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
26 mm
Raucharm nach IEC 61034-2
nein
Zul. Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Torsionsschutz
nein
Schirm über Verseilung
ohne
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
