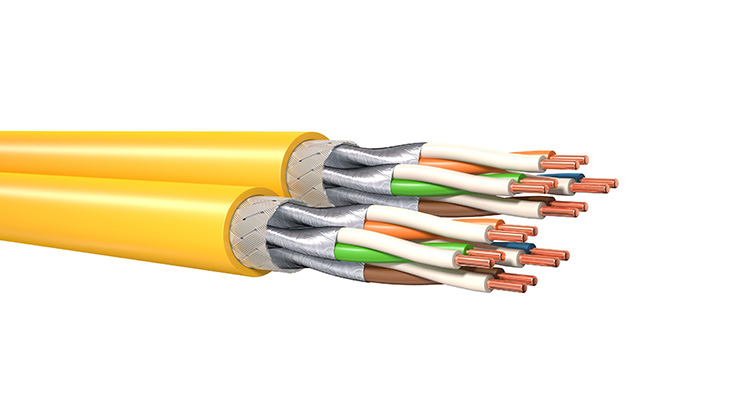

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7X66D3Y020050
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Kategorie
7
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Beidraht
nein
Geeignet als Computer-Datenkabel
ja
Spezifizierung Aderisolation
Polyethylen (PE)
Max. Zugfestigkeit während der Verlegung
220 kN
Leitungs-Höhe ca.
7,2 mm
Kabeltyp
S/FTP
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Mantelmaterial
Polyolefine
Verseilelement
Paare
Leitungs-Breite ca.
14,5 mm
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
NVP-Wert
79 %
Flammwidrig nach IEC 60332-1-2
nein
Leiterdurchmesser
0,58 mm
Bewehrung/Armierung
ohne
Schirm über Verseilung
Geflecht
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Leiter-Oberfläche
blank
Kabel längswasserdicht
nein
Kabel querwasserdicht
nein
Spezifizierung Mantelmaterial
sonstige
AWG-Größe
23
Nennspannung U
125 V
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Zulässige Art der Installation im Erdreich
sonstige
Mit Reißleine
nein
Geeignet als Signalkabel
ja
Zertifiziert für Schiffsanwendungen
nein
Ader-Kennzeichnung
Farbe
Mit Nagetierschutz
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Schirm über Verseilelement
Folie
Raucharm nach EN IEC 61034-2
ja
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Halogenfrei nach EN IEC 60754-3
nein
Kabelgeometrie
flach
Verseilung
Bündel
Geeignet zur Verlegung im Erdreich
nein
Werkstoff der Aderisolation
Polyolefine
Geeignet als Sicherheitsalarmkabel
nein
Schutzmantel
ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Funktionserhalt nach IEC 60331-23
nein
Ölbeständig nach EN IEC 60811-404
nein
Geeignet als Telefonkabel
ja
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Wellenwiderstand
100 Ohm
Aderkennzeichnung nach HD 308 S2
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Brandverhalten nach EN 13501-6: Klasse
Dca
Halogenfrei nach EN IEC 60754-2
ja
Leiternennquerschnitt
0,259 mm²
Trennungsklasse nach EN 50174-2
D
Gewicht
114,0396 kg/km
Duplex
ja
Mantel-Farbe
gelb
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Material Bewehrung
sonstige
Anzahl der Verseilelemente
4
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Leiter-Material
Kupfer
Anzahl der Mantelschichten
1
Leiter-Klasse
Kl.1 = eindrähtig
Halogenfrei nach EN IEC 60754-1
ja
Außendurchmesser ca.
7,2 mm
Ader-Zahl
16
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
