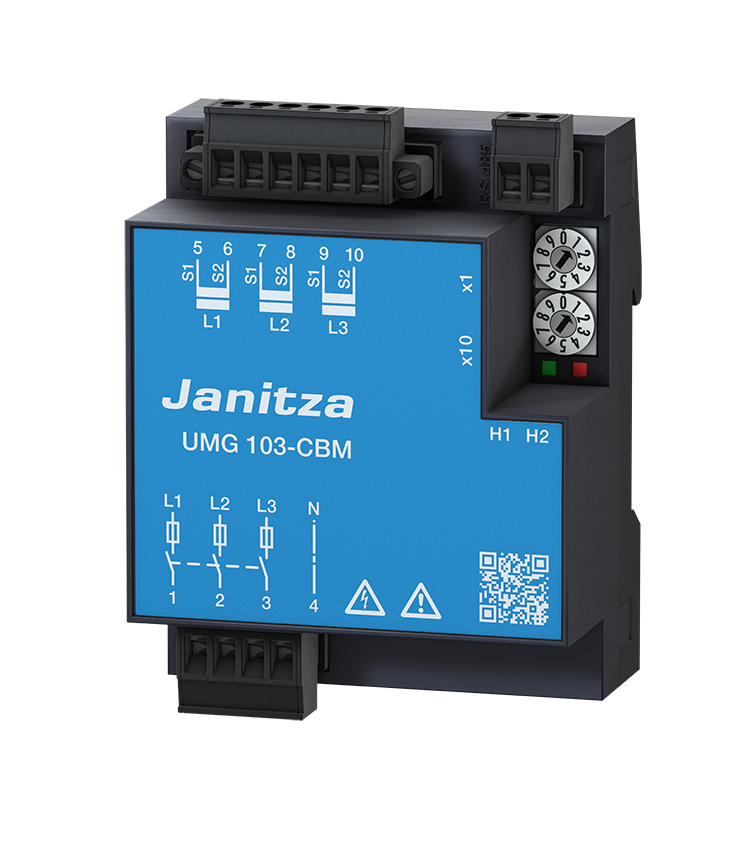

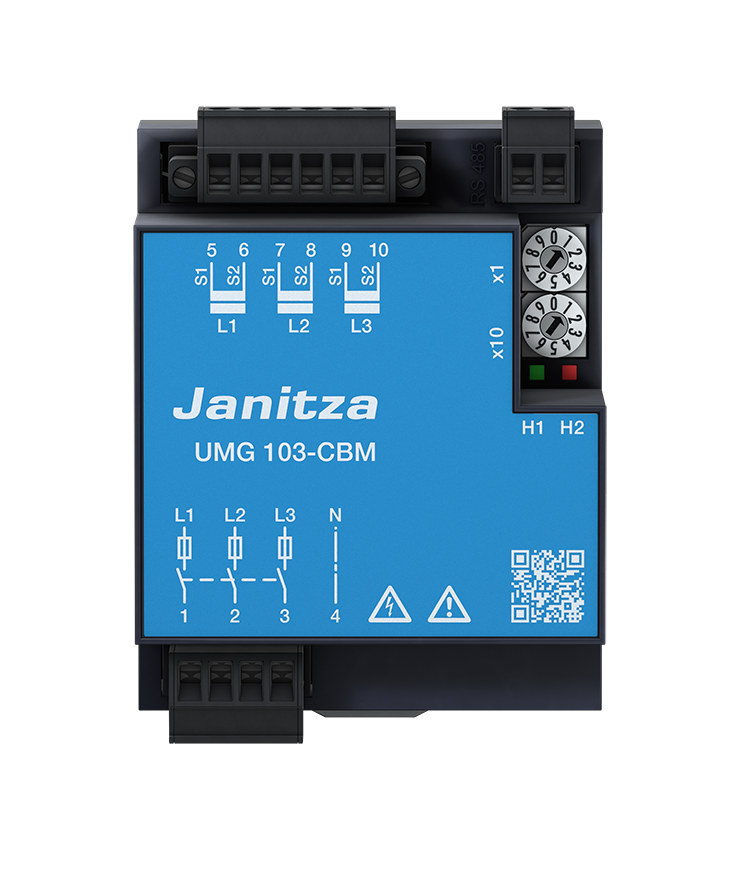

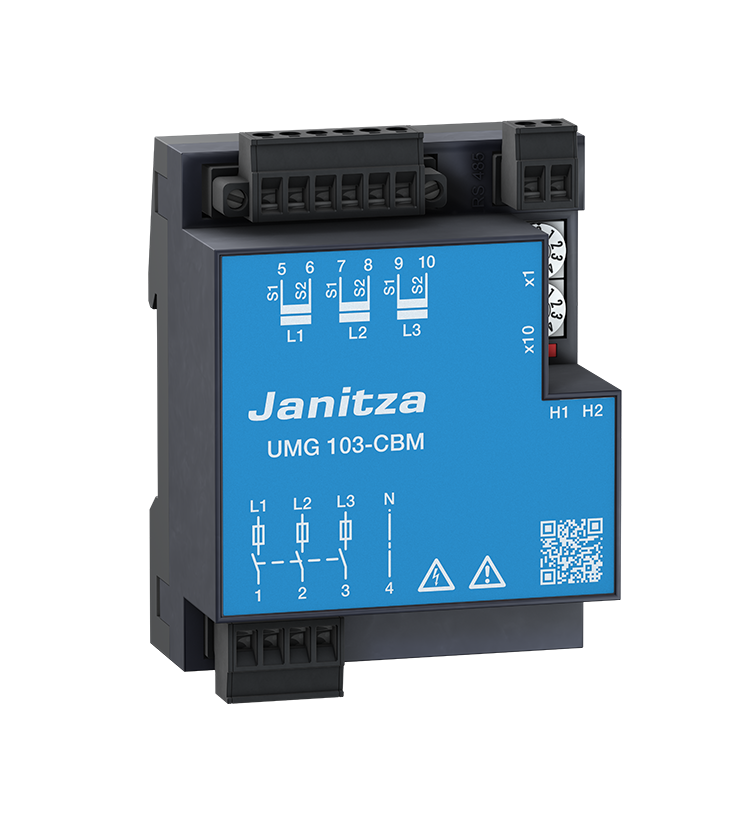

Universalmessgerät UMG 103-CBMmit Uhr, Batterie und Messdatenspeicher (4MB)Geräteabmessung in mm (LxBxH): 46 x 71,5 x 98 Versorgungsspannung: 115V ... 277V / 1,5VAInstallationskategorie: 300V CAT IIIMessung in TN- und TT-NetzenMessung von Oberschwingungen bis zu 40. 4 Spannungsmesseingänge Messkategorie: 300V CAT III Messung in Dreiphasen-4-Leitersystemen bis 277V Messung in Dreiphasen-3-Leitersystemen bis 480V3 Strommesseingänge für Stromwandler Messkategorie: 300V CAT II Nennstrom 5A / 1A (einstellbar) Messbereich: 0,005 ... 6 ArmsDatenspeicher: 4MB FlashSchnittstellen: RS485 (Modbus RTU / Slave)Zubehör (inklusiv):33.03.345 Installationsanleitung inkl. Sicherheitshinweise und 'Software-GridVis' Schnelleinstieg 52.00.008 RS485-Abschlusswiderstand 120 OhmGridVis Basic download: www.janitza.de/gridvis-download.html
Hersteller-Artikelnummer (MPN)
5228001
Anzahl der Strommesseingänge
3
Tiefe
46 mm
Maximalstrom (Imax)
6 A
Höhe
98 mm
Unterstützt Protokoll für MODBUS
Modbus RTU
Wirkleistungsmessgerät
ja
Amperemeter
ja
Montageart
DIN-Schiene
Display
ohne
Unterstützt Protokoll für PROFIBUS
nein
Breite
71,5 mm
Phasenwinkel (cos phi)
ja
Oberwellenmessung
40. Harmonische
Frequenzmesser
ja
Leistungsfaktor
ja
Ausführung
Messwandler
Unterstützt Protokoll für PROFINET IO
nein
Mit Kommunikationsschnittstelle RS-485
ja
Anzahl der Spannungsmesseingänge
3
Blindleistungsmesser
ja
Schutzart (IP), frontseitig
IP20
Scheinleistung
ja
Mit Drehzahlmesser
nein
Voltmeter
ja
Messwertspeicher
4 MB
Geeignet für RJ-Stecker
nein
Hersteller: Janitza Janitza electronics GmbH Vor dem Polstück 6 DE 35633 Lahnau auftraege@janitza.de Webseite: www.janitza.de
