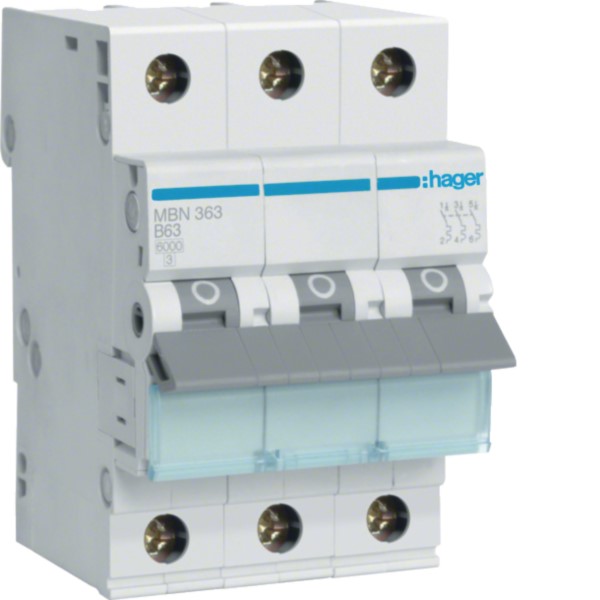

Bei 63 A Nennstrom und B-Charakteristik schützt der Leitungsschutzschalter MBN363 3-polig vor Überlast und Kurzschluss. Den Überlastschutz übernimmt der zeitverzögerte thermische Auslöser, den Kurzschlussschutz der elektromagnetische Auslöser, das Schaltvermögen von 6 kA gilt nach DIN EN 60898-1. Zusatzeinrichtungen sind nachträglich anbaubar.
Hersteller-Artikelnummer (MPN)
MBN363
Auslösecharakteristik
B
Unterputzmontage
ja
Polzahl (gesamt)
3
Anzahl der abgesicherten Pole
3
Mitschaltender Neutralleiter
nein
Frequenz
50..60 Hz
Umgebungstemperatur während des Betriebs
-25..70 °C
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Energiebegrenzungsklasse
3
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Explosionsgeschützt
nein
Schutzart (IP)
IP20
Bemessungsisolationsspannung Ui
500 V
Bemessungsstrom
63 A
Spannungsart
AC
Verschmutzungsgrad
2
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
6 kA
Einbautiefe
70 mm
Breite in Teilungseinheiten
3
Überspannungskategorie
3
Bemessungsspannung
400 V
Verlustleistung
19,9 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
