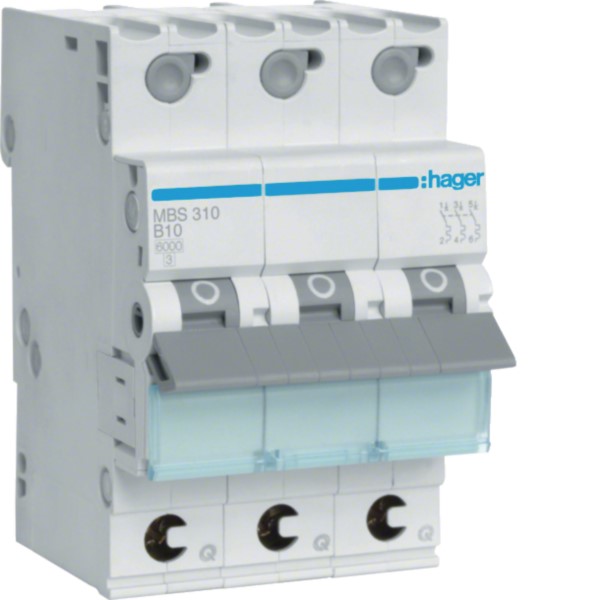

Der Leitungsschutzschalter MBS310 schützt mit B-Charakteristik bei 10 A Nennstrom einen Stromkreis 3-polig. Seine QuickConnect-Klemme ist für 16 A am Abgang und für 63 A am Zugang zur Verschienung ausgelegt. Nach DIN EN 60898-1 arbeiten der zeitverzögerte thermische Auslöser gegen Überlast und der elektromagnetische gegen Kurzschluss, das Schaltvermögen beläuft sich auf 6 kA.
Hersteller-Artikelnummer (MPN)
MBS310
Bemessungsspannung
400 V
Bemessungsstrom
10 A
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Mitschaltender Neutralleiter
nein
Polzahl (gesamt)
3
Schutzart (IP)
IP20
Überspannungskategorie
3
Verschmutzungsgrad
2
Frequenz
50..60 Hz
Einbautiefe
70 mm
Bemessungsisolationsspannung Ui
500 V
Unterputzmontage
ja
Verlustleistung
5,8 W
Auslösecharakteristik
B
Umgebungstemperatur während des Betriebs
-25..70 °C
Zusatzeinrichtungen möglich
ja
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Energiebegrenzungsklasse
3
Explosionsgeschützt
nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
