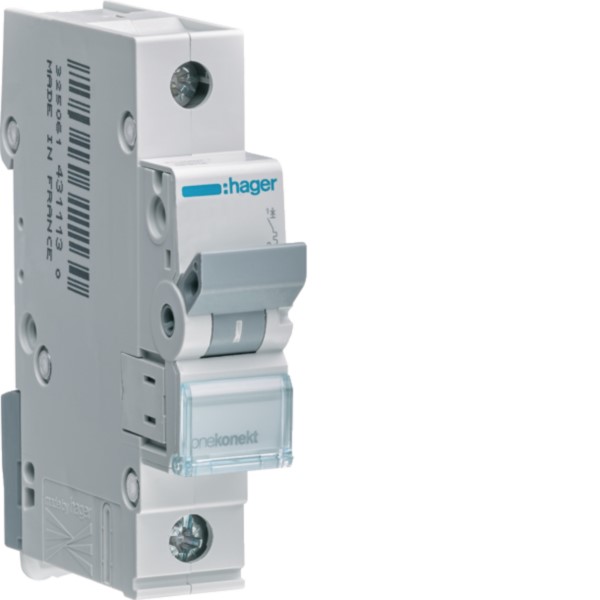

Der Leitungsschutzschalter MCN125 nach DIN EN 60898-1 arbeitet 1-polig mit C-Charakteristik, der Nennstrom beträgt 25 A. Den Überlastschutz leistet die zeitverzögerte thermische Auslösung, den Kurzschlussschutz die elektromagnetische, das Schaltvermögen ist mit 6 kA angegeben. Die Beschriftung erfolgt direkt am Gerät.
Hersteller-Artikelnummer (MPN)
MCN125
Mitschaltender Neutralleiter
nein
Spannungsart
AC
Verlustleistung
3 W
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Polzahl (gesamt)
1
Energiebegrenzungsklasse
3
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Umgebungstemperatur während des Betriebs
-25..70 °C
Schutzart (IP)
IP20
Breite in Teilungseinheiten
1
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Bemessungsspannung
400 V
Auslösecharakteristik
C
Einbautiefe
70 mm
Unterputzmontage
ja
Bemessungsstrom
25 A
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
nein
Bemessungsisolationsspannung Ui
500 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
6 kA
Anzahl der abgesicherten Pole
1
Überspannungskategorie
3
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
