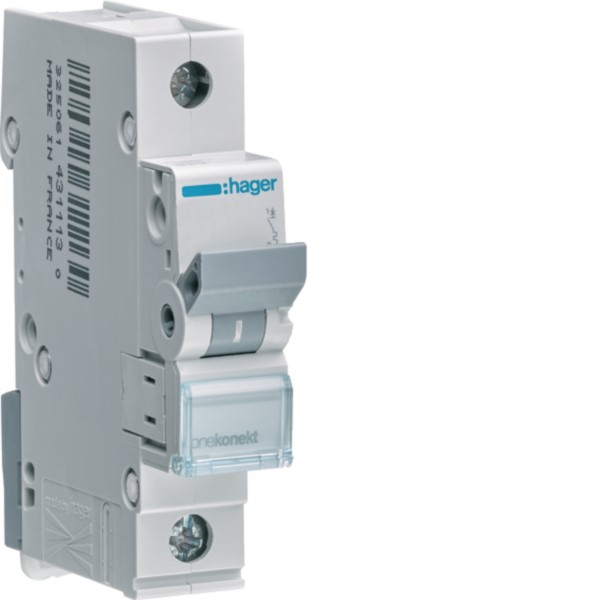

Einen Stromkreis sichert der Leitungsschutzschalter MCN120 1-polig ab, das Auslöseverhalten folgt der C-Charakteristik bei 20 A Nennstrom. Der zeitverzögerte thermische Auslöser reagiert auf Überlast, der elektromagnetische auf Kurzschluss, nach DIN EN 60898-1 beträgt das Schaltvermögen 6 kA. Nach dem Entriegeln der Hutschienenschnellbefestigung kann das Gerät einzeln entnommen werden.
Hersteller-Artikelnummer (MPN)
MCN120
Explosionsgeschützt
nein
Schutzart (IP)
IP20
Umgebungstemperatur während des Betriebs
-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Auslösecharakteristik
C
Bemessungsisolationsspannung Ui
500 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
6 kA
Anzahl der abgesicherten Pole
1
Polzahl (gesamt)
1
Spannungsart
AC
Einbautiefe
70 mm
Verlustleistung
2,7 W
Bemessungsstrom
20 A
Überspannungskategorie
3
Bemessungsspannung
400 V
Mitschaltender Neutralleiter
nein
Verschmutzungsgrad
2
Breite in Teilungseinheiten
1
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Zusatzeinrichtungen möglich
nein
Frequenz
50..60 Hz
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
