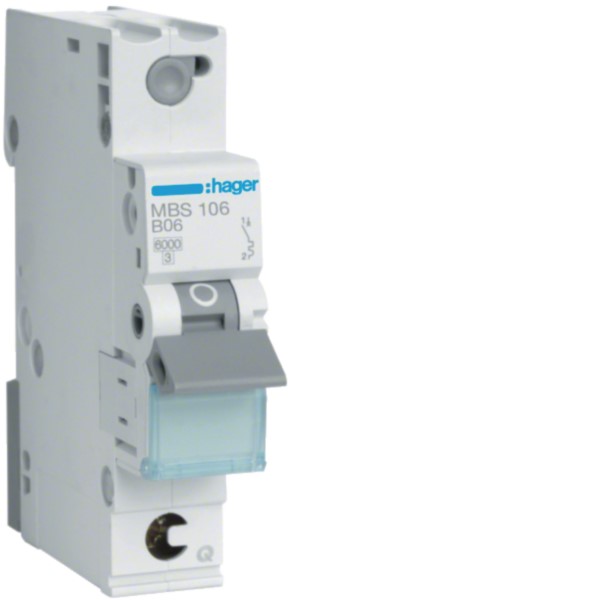

Die QuickConnect-Klemme des Leitungsschutzschalters MBS106 ist am Abgang bis 16 A und am Zugang für die Verschienung bis 63 A ausgelegt. Der Schalter arbeitet 1-polig bei 6 A Nennstrom mit B-Charakteristik, abgeschaltet werden Kurzschlussströme bis 6 kA nach DIN EN 60898-1. Der zeitverzögerte thermische Auslöser deckt Überlast ab, der elektromagnetische Kurzschlüsse.
Hersteller-Artikelnummer (MPN)
MBS106
Zusatzeinrichtungen möglich
nein
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Unterputzmontage
ja
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Verlustleistung
1,3 W
Überspannungskategorie
3
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Explosionsgeschützt
nein
Spannungsart
AC
Bemessungsspannung
400 V
Anzahl der abgesicherten Pole
1
Bemessungsstrom
6 A
Schutzart (IP)
IP20
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10 kA
Mitschaltender Neutralleiter
nein
Energiebegrenzungsklasse
3
Bemessungsisolationsspannung Ui
500 V
Auslösecharakteristik
B
Breite in Teilungseinheiten
1
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
