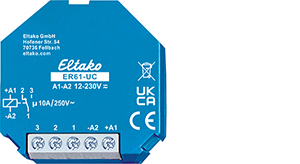

1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Hersteller-Artikelnummer (MPN)
61001601
Max. Schaltstrom (cos phi
0,6)=4 A
Anzahl der Kontakte als Wechsler
1
Frequenz der Steuerspannung 1
50 Hz
Einbautiefe
18 mm
Montageart
Unterputz
Steuerspannung 1
12..230 V
Spannungsart der Versorgungsspannung
AC
Max. Leuchtstofflampenlast
1000 VA
Funktion
teilelektronisch
Steuerspannungsart 1
AC/DC
Bemessungsstrom
10 A
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000 VA
Versorgungsspannung
250 V
Max. Glühlampenlast
2000 W
Max. Leuchtstofflampenlast (parallel kompensiert)
500 VA
Hersteller: Eltako Eltako GmbH Schaltgeräte Hofener Str. 54 DE 70736 Fellbach info@eltako.de Webseite: www.eltako.com
