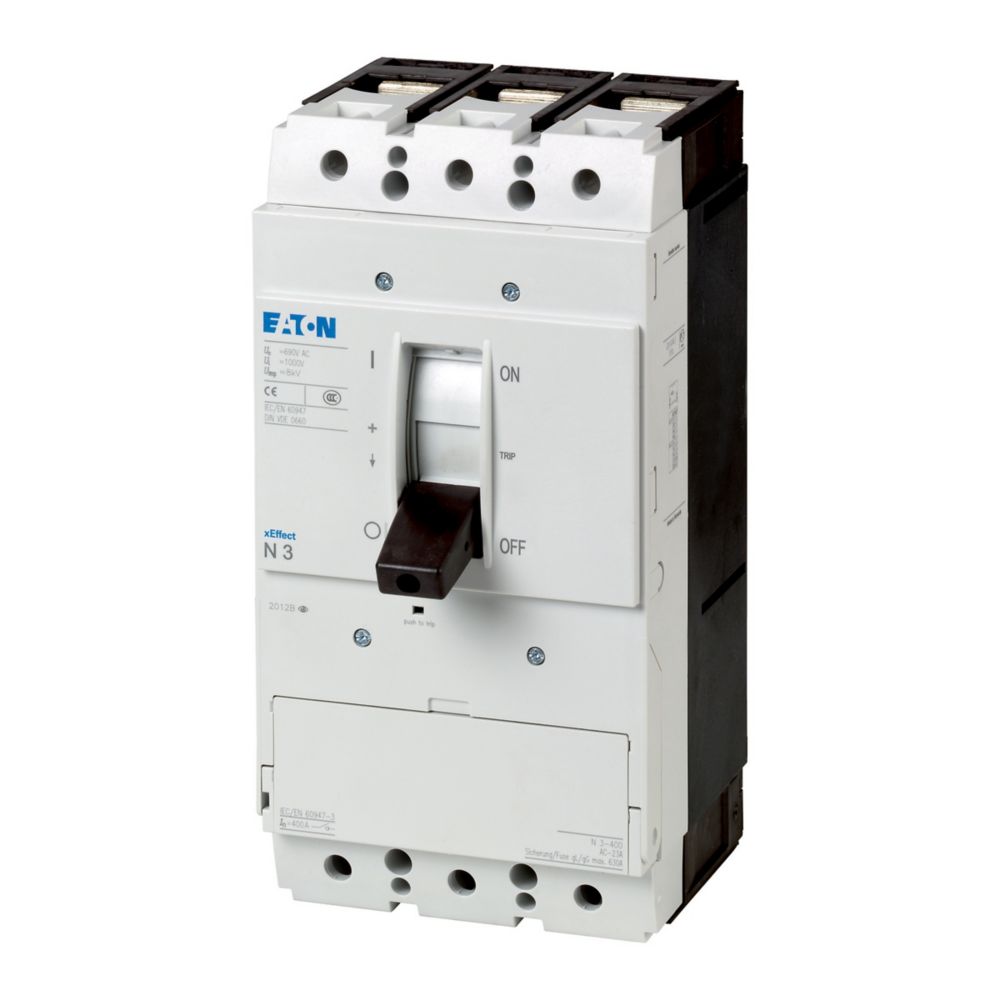

Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Hersteller-Artikelnummer (MPN)
266018
Verriegelbar
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungsbetriebsleistung bei AC-23, 400 V
315 kW
Anzahl der Schalter
1
Spannungsauslöser optional
nein
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Ausführung als Wendeschalter
nein
Geeignet für Frontbefestigung 4-Loch
nein
Motorantrieb integriert
nein
Geeignet für Frontbefestigung Zentral
nein
Ausführung als NOT-AUS-Einrichtung
ja
Ausführung als Sicherheitsschalter
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Polzahl
3
Ausführung als Wartungs-/Reparaturschalter
ja
Schaltleistung bei 400 V
0 kW
Farbe des Betätigungselements
schwarz
Schutzart (IP), frontseitig
IP20
Geeignet für Verteilereinbau
ja
Ausführung des Betätigungselements
Kipphebel
Gerätebauart
Einbaugerät Festeinbautechnik
Motorantrieb optional
nein
Geeignet für Bodenbefestigung
ja
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Bemessungskurzzeitstromfestigkeit Icw
12 kA
Ausführung als Hauptschalter
ja
Schutzart (NEMA)
sonstige
Bemessungsbetriebsspannung
690 V
Tiefe
159 mm
Geeignet für Zwischenbau
ja
Bemessungsdauerstrom Iu
630 A
Mit vormontierter Verkabelung
nein
Breite
140 mm
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Höhe
275 mm
Anschlussart Hauptstromkreis
Schraubanschluss
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
