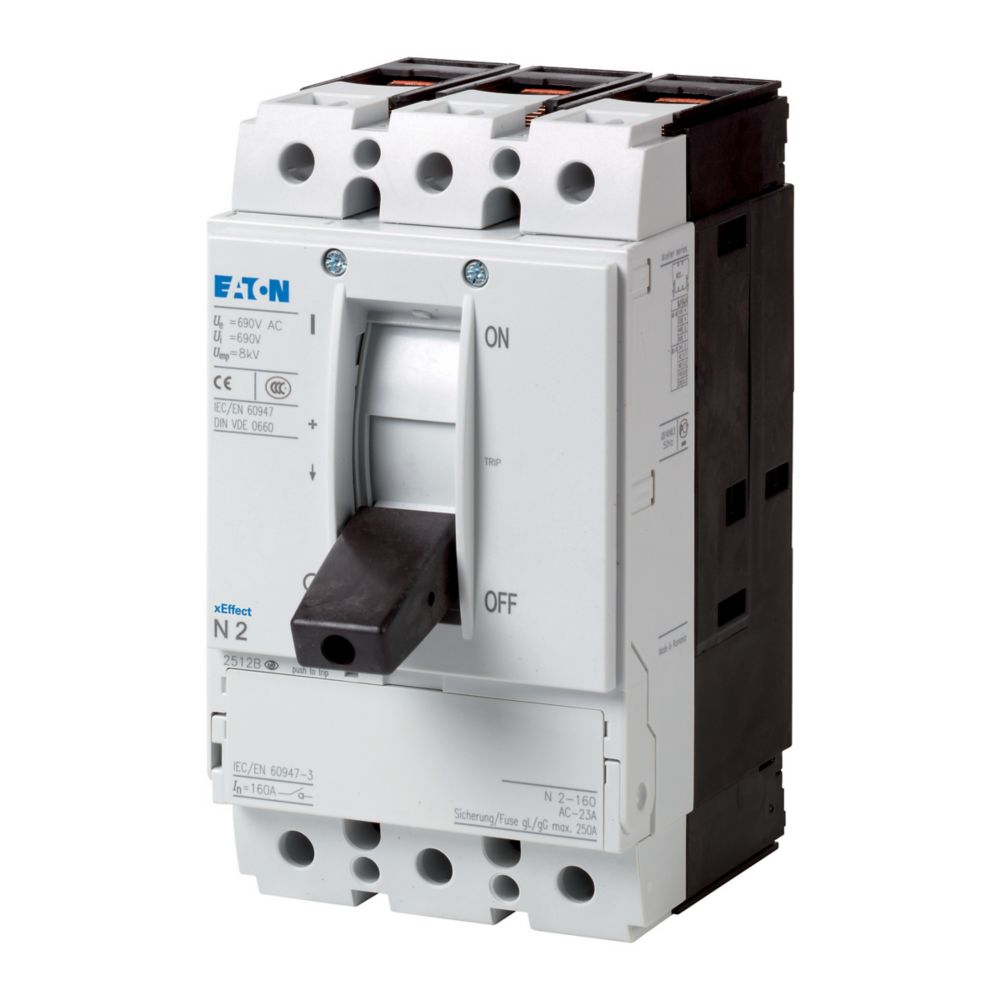

Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Hersteller-Artikelnummer (MPN)
266005
Schutzart (IP), frontseitig
IP20
Bemessungsbetriebsleistung bei AC-23, 400 V
90 kW
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Motorantrieb integriert
nein
Ausführung als Wendeschalter
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Ausführung als Sicherheitsschalter
nein
Tiefe
142 mm
Anschlussart Hauptstromkreis
Schraubanschluss
Schaltleistung bei 400 V
0 kW
Geeignet für Verteilereinbau
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Polzahl
3
Spannungsauslöser optional
nein
Ausführung als NOT-AUS-Einrichtung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Ausführung als Hauptschalter
ja
Geeignet für Zwischenbau
ja
Geeignet für Frontbefestigung Zentral
nein
Bemessungskurzzeitstromfestigkeit Icw
3,5 kA
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Bemessungsdauerstrom Iu
160 A
Geeignet für Bodenbefestigung
ja
Farbe des Betätigungselements
schwarz
Gerätebauart
Einbaugerät Festeinbautechnik
Ausführung des Betätigungselements
Kipphebel
Höhe
185 mm
Breite
105 mm
Schutzart (NEMA)
sonstige
Anzahl der Schalter
1
Mit vormontierter Verkabelung
nein
Motorantrieb optional
nein
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungsbetriebsspannung
690 V
Verriegelbar
ja
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
