Produktinformationen

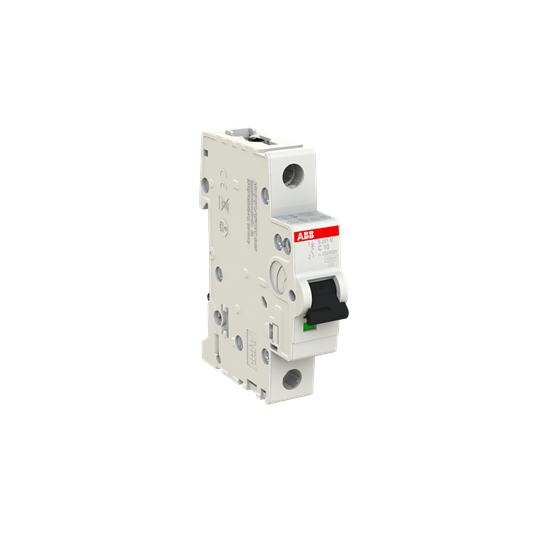

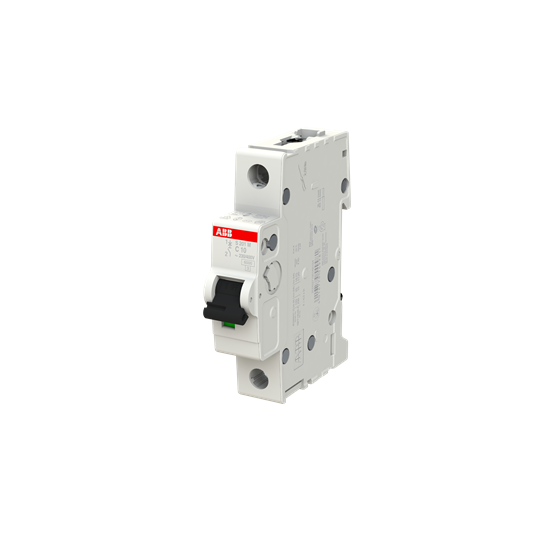

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.- Hersteller-Artikelnummer (MPN)
- 2CDS271001R0104
- Unterputzmontage
- nein
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 15 kA
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Polzahl (gesamt)
- 1
- Auslösecharakteristik
- C
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 15 kA
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 10 kA
- Umgebungstemperatur während des Betriebs
- -25..55 °C
- Energiebegrenzungsklasse
- 3
- Bemessungsisolationsspannung Ui
- 440 V
- Zusatzeinrichtungen möglich
- ja
- Einbautiefe
- 69 mm
- Breite in Teilungseinheiten
- 1
- Bemessungsspannung
- 230 V
- Überspannungskategorie
- 3
- Verlustleistung
- 2,1 W
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,75..25 mm²
- Spannungsart
- AC/DC
- Mitschaltender Neutralleiter
- nein
- Anzahl der abgesicherten Pole
- 1
- Bemessungsstrom
- 10 A
- Verschmutzungsgrad
- 3
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 kA
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,75..35 mm²
- Frequenz
- 50..60 Hz
- Explosionsgeschützt
- nein
- Schutzart (IP)
- IP20
-
Hersteller: ABB
Busch - Jaeger Elektro GmbH
GB: ABB
Freisenbergstr. 2
DE 58513 Lüdenscheid
info.bje@de.abb.com
Webseite: www.abb.de/asj
