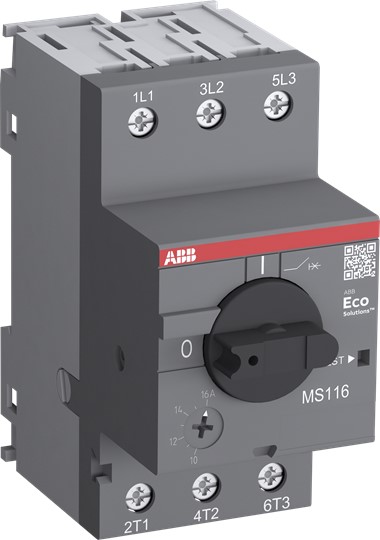

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Artikelnummer (MPN)
1SAM250000R1008
Mit integriertem Unterspannungsauslöser
nein
Bemessungsdauerstrom Iu
4 A
Polzahl
3
Schutzart (IP)
IP20
Breite
45 mm
Gerätebauart
Komplettgerät im Gehäuse
Anschlussart Hauptstromkreis
Schraubanschluss
Einstellbereich des unverzögerten Kurzschlussauslösers
50 A
Ausführung des Betätigungselements
Drehknopf
Überlastauslöser Stromeinstellung
2,5..4 A
Tiefe
85,6 mm
Höhe
90 mm
Bemessungsbetriebsspannung
690 V
Auslösetechnik
thermomagnetisch
Verlustleistung
5,4 W
Bemessungsbetriebsleistung bei AC-3, 230 V
1,5 kW
Mit thermischem Überlastschutz
ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
