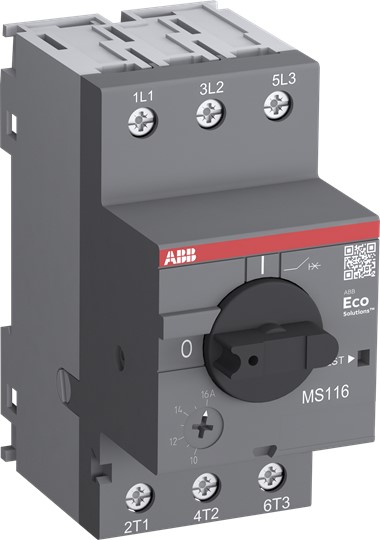

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Artikelnummer (MPN)
1SAM250000R1007
Bemessungsbetriebsleistung bei AC-3, 400 V
0,75 kW
Einstellbereich des unverzögerten Kurzschlussauslösers
31,3 A
Mit integriertem Hilfsschalter
nein
Überlastauslöser Stromeinstellung
1,6..2,5 A
Verlustleistung
5,4 W
Ausführung des Betätigungselements
Drehknopf
Auslösetechnik
thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V
0,75 kW
Mit thermischem Schutz
ja
Polzahl
3
Tiefe
85,6 mm
Schutzart (IP)
IP20
Mit integriertem Unterspannungsauslöser
nein
Breite
45 mm
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsdauerstrom Iu
2,5 A
Bemessungsbetriebsspannung
690 V
Gerätebauart
Komplettgerät im Gehäuse
Phasenausfallempfindlich
ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
