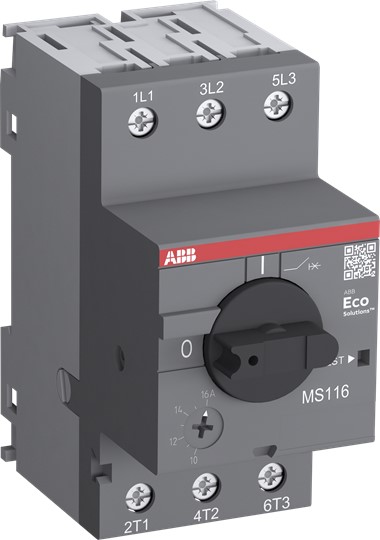

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Artikelnummer (MPN)
1SAM250000R1005
Mit integriertem Unterspannungsauslöser
nein
Bemessungsbetriebsleistung bei AC-3, 230 V
0,25 kW
Schutzart (IP)
IP20
Bemessungsdauerstrom Iu
1 A
Phasenausfallempfindlich
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
0,25 kW
Mit integriertem Hilfsschalter
nein
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
100 kA
Überlastauslöser Stromeinstellung
0,63..1 A
Gerätebauart
Komplettgerät im Gehäuse
Bemessungsbetriebsspannung
690 V
Anschlussart Hauptstromkreis
Schraubanschluss
Polzahl
3
Tiefe
85,6 mm
Auslösetechnik
thermomagnetisch
Einstellbereich des unverzögerten Kurzschlussauslösers
