Produktinformationen

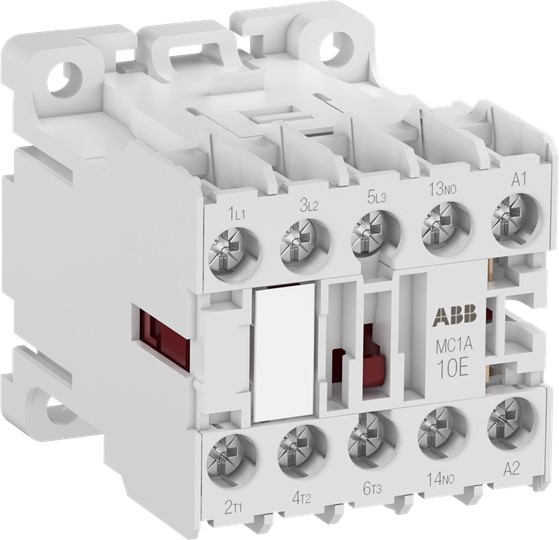

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL102638R9901
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
- Bemessungssteuerspeisespannung AC 50 Hz
- 24 V
- Spannungsart zur Betätigung
- AC
- Betriebsspannung AC 60 Hz
- 440..690 V
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Höhe
- 48 mm
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Anzahl der Hilfskontakte als Öffner
- 1
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungssteuerspeisespannung AC 60 Hz
- 24 V
- Geeignet für Reiheneinbau
- nein
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Bemessungssteuerspeisespannung DC
- 24 V
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Betriebsspannung AC 50 Hz
- 440..690 V
- Breite
- 45 mm
- Tiefe
- 56 mm
