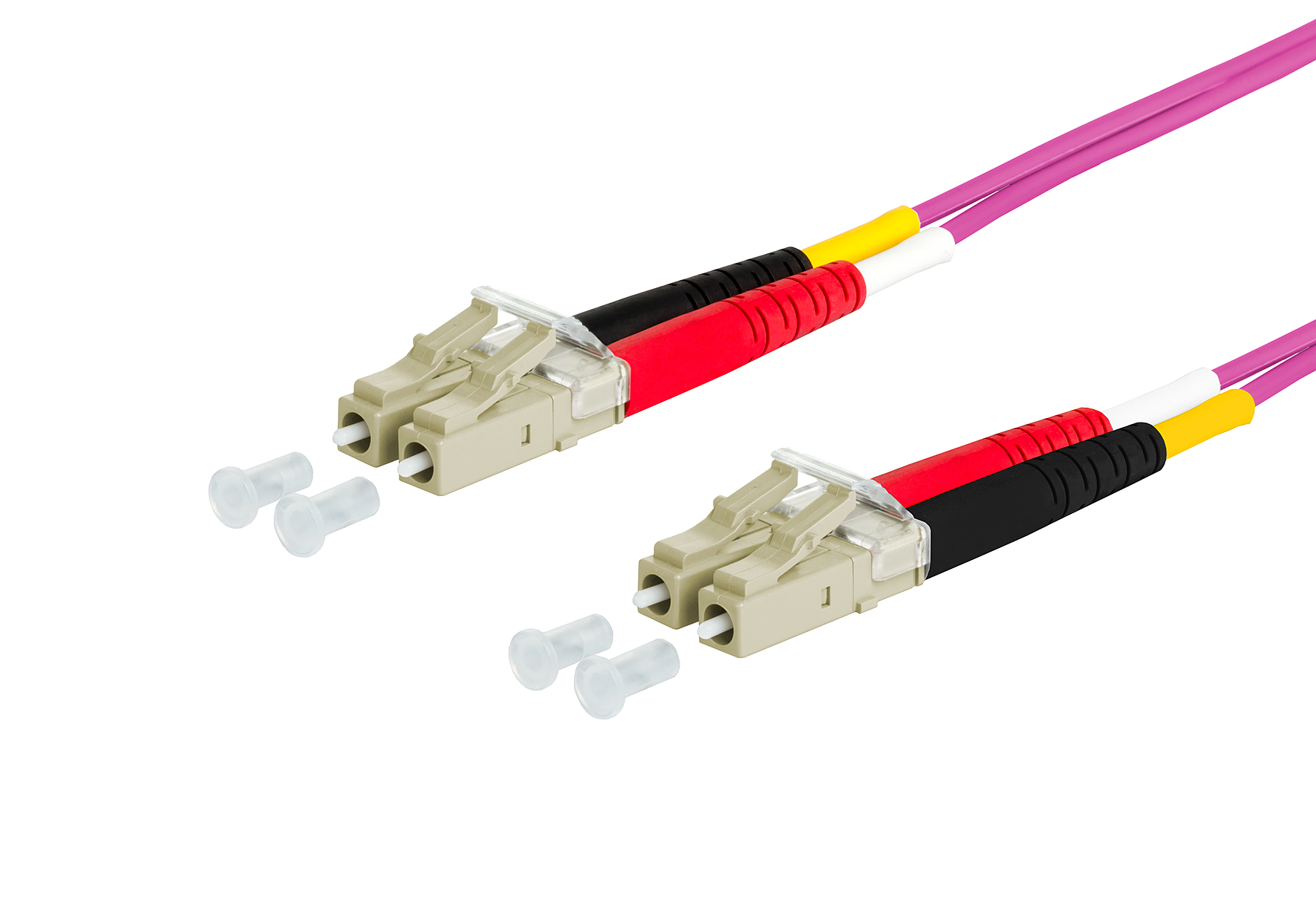

Multimode Patchkabel I-V(ZN)H 50/125 OM4, Laser-optimierte biegeunempfindliche Multimodefaser OM4, G50/125 µm gemäß IEC 60793-2-10 Typ A1a.3, Außendurchmesser 2,0 x 4,2 mm , Mantelmaterial halogenfrei mit niedriger Rauchentwicklung LSHF-FR, flammwidrig, Duplexkabel als Zipcord (Figur 8) mit zwei Volladern und Aramid als Zugentlastung, 100 % geprüft, alle verfügbaren Varianten können über den Kabelkonfigurator erstellt werden
Hersteller-Artikelnummer (MPN)
151S1JOJO75E
Kabeltyp
Duplex
Halogenfrei nach IEC 60754-2
ja
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Steckverbindertyp Anschluss 2
LC-Duplex
Mantel-Farbe
violett
Außendurchmesser Mantel der Einzelfaser
2 mm
Steckverbindertyp Anschluss 1
LC-Duplex
Kategorie
OM4
Knickschutztülle
aufgesteckt
Faserart
Multimode 50/125
Anzahl der Fasern
2
APC-Version Anschluss 1
nein
APC-Version Anschluss 2
nein
Länge
7,5 m
Hersteller: METZ CONNECT METZ CONNECT GmbH Im Tal 2 DE 78176 Blumberg info@metz-connect.com Webseite: www.metz-connect.com
