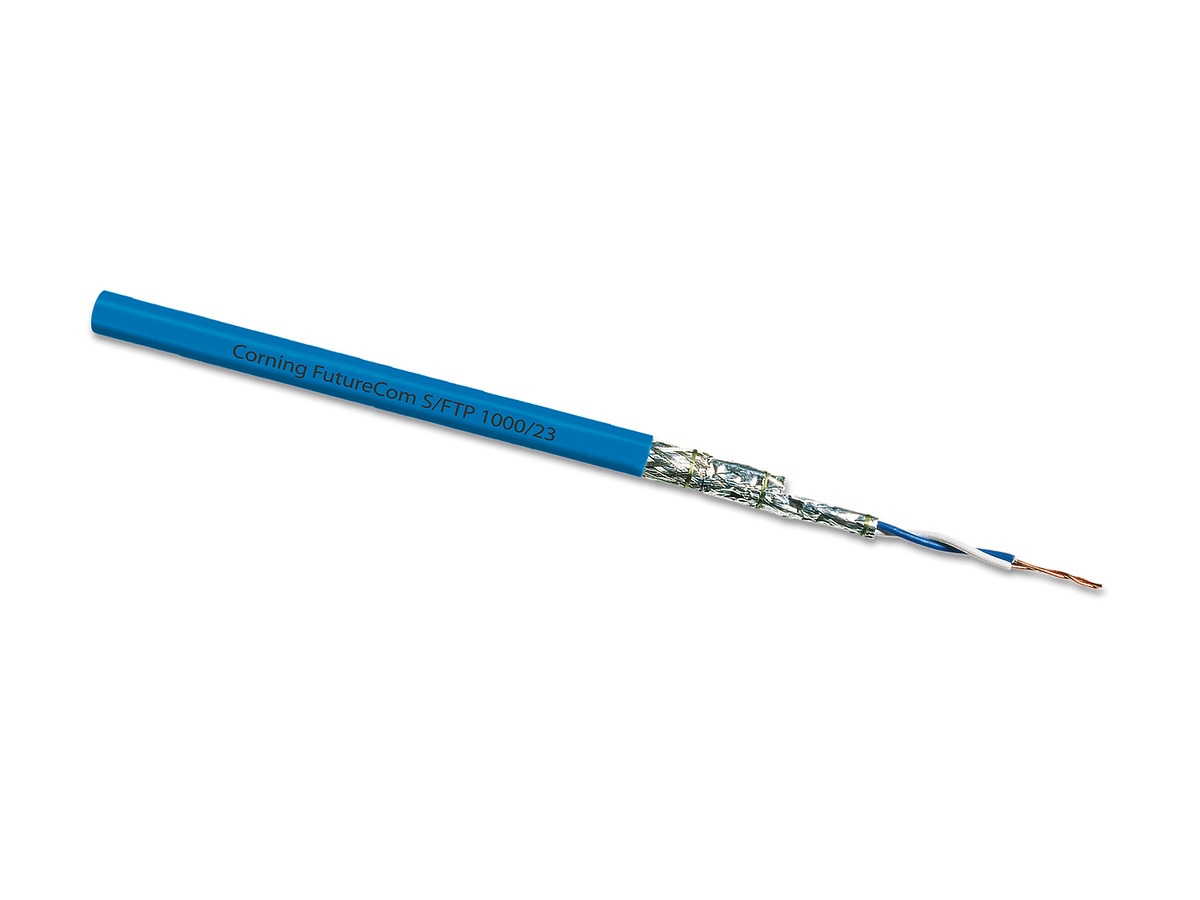

J-0HSCH 4 x 2 x AWG23 PiMF LSOH-3 -100 Ohm. J-0HSCH 2x (4 x 2 x AWG23) PiMF LSOH-3 -100 Ohm. Individuell foliengeschirmte Aderpaare, welche mit einem Gesamtschirm aus Kupfergeflecht umgeben sind. Dieses Installationskabel übertrifft die Anforderungen zum Aufbau von Verkabelungsstrecken der Klasse F, ist spezifiziert bis 800 MHz und entspricht somit den gehobenen Anforderungen an Übertragungssicherheit und EMV Eigenschaften. Normen: ISO/IEC 11801 (2002), EN 50173-1, prEN 50288-4-1, Raucharm nach IEC 61034, Flammwidrig nach IEC 60332-3, nicht korrosiv nach IEC 60754-2, EN 55022, EN 55024 etc.. Anwendung: Installationskabel zwischen Verteilerpanel und Geräteanschlussdose als Etagenverkabelung (Tertiärverkabelung) und/oder etagenübergreifende Verkabelung (Sekundärverkabelung).
Hersteller-Artikelnummer (MPN)
CCXEDBF0047C001L7-Dca
Spezifizierung Aderisolation
Polyethylen (PE)
Kabelgeometrie
rund
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Mantel-Farbe
blau
Brandverhalten nach EN 13501-6: Klasse
Dca
Kategorie
7
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Brandverhalten nach EN 13501-6: Rauchentwicklung
s2
Schirm über Verseilelement
Folie
Mantelmaterial
sonstige
Schnittware
ja
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Kennzeichnung
Farbe
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Außendurchmesser ca.
7,5 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
22,2 mm
Verseilelement
Paare
Brandverhalten nach EN 13501-6: Abtropfverhalten
d2
NVP-Wert
79 %
Leiter-Oberfläche
blank
Schirm über Verseilung
Geflecht
Ader-Zahl
8
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
59,2 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
59,2 mm
Hersteller: Corning Corning Optical K&L Communications GmbH & Co. KG Leipziger Str. 121 DE 10117 Berlin cc.emea@corning.com Webseite: www.corning.com
