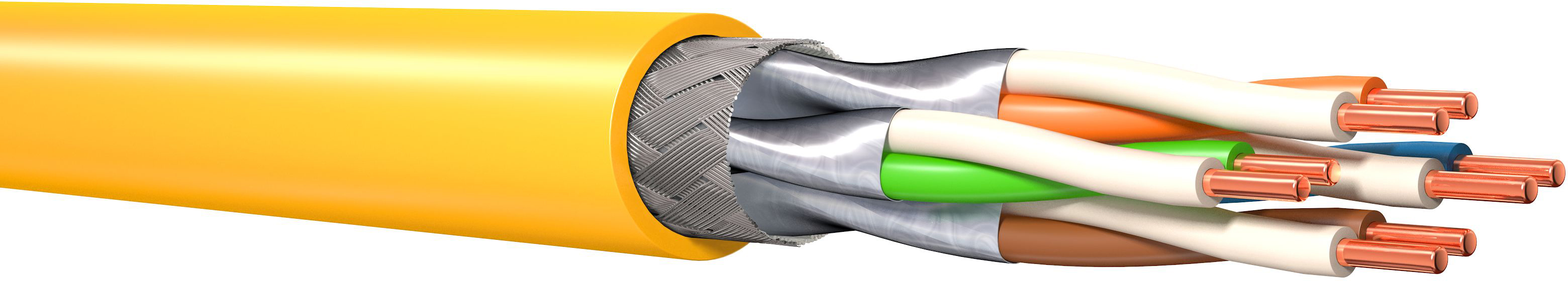

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D66D3Y020010
Verseilung
Bündel
Funktionserhalt nach IEC 60331-23
nein
Max. Zugfestigkeit während der Verlegung
110 kN
Geeignet als Sicherheitsalarmkabel
nein
Beidraht
nein
Spezifizierung Aderisolation
Polyethylen (PE)
Ader-Kennzeichnung
Farbe
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Leiter-Klasse
Kl.1 = eindrähtig
Duplex
nein
Mit Nagetierschutz
nein
Spezifizierung Mantelmaterial
sonstige
Halogenfrei nach EN IEC 60754-3
nein
Halogenfrei nach EN IEC 60754-1
ja
AWG-Größe
23
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Brandverhalten nach EN 13501-6: Klasse
Dca
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Halogenfrei nach EN IEC 60754-2
ja
Nennspannung U
125 V
Kabel querwasserdicht
nein
Anzahl der Verseilelemente
4
Kabel längswasserdicht
nein
Geeignet als Computer-Datenkabel
ja
Außendurchmesser ca.
7,2 mm
Anzahl der Mantelschichten
1
Werkstoff der Aderisolation
Polyolefine
Kabelgeometrie
rund
Kategorie
7
Gewicht
55,8105 kg/km
Verseilelement
Paare
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
NVP-Wert
79 %
Wellenwiderstand
100 Ohm
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Ölbeständig nach EN IEC 60811-404
nein
Bewehrung/Armierung
ohne
Schirm über Verseilelement
Folie
Zertifiziert für Schiffsanwendungen
nein
Zulässige Art der Installation im Erdreich
sonstige
Geeignet als Signalkabel
ja
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Leiter-Oberfläche
blank
Material Bewehrung
sonstige
Mantelmaterial
Polyolefine
Leiternennquerschnitt
0,259 mm²
Kabeltyp
S/FTP
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Schirm über Verseilung
Geflecht
Ader-Zahl
8
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Raucharm nach EN IEC 61034-2
ja
Leiterdurchmesser
0,58 mm
Leitungs-Höhe ca.
7,2 mm
Schutzmantel
ohne
Mit Reißleine
nein
Trennungsklasse nach EN 50174-2
D
Geeignet als Telefonkabel
ja
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Mantel-Farbe
gelb
Flammwidrig nach IEC 60332-1-2
nein
Leiter-Material
Kupfer
Geeignet zur Verlegung im Erdreich
nein
Aderkennzeichnung nach HD 308 S2
nein
Leitungs-Breite ca.
7,2 mm
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
