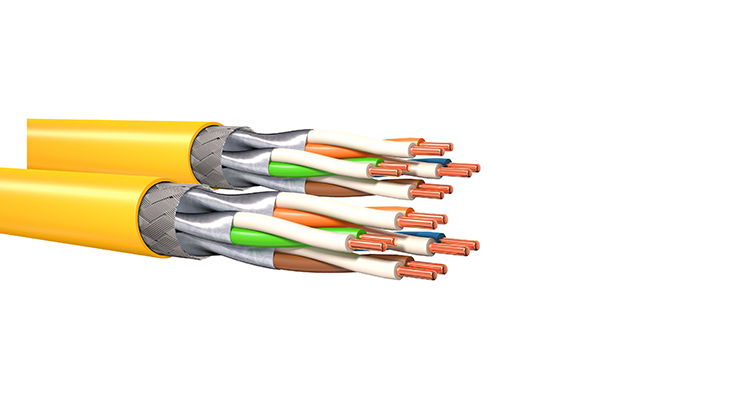

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) und für Heimbereichverkabelungen nach ISO/IEC 15018 und EN 50173-4. Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (TV, Video, Daten, Sprache),10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE.
Hersteller-Artikelnummer (MPN)
KD7X67D3Y010050
Brandverhalten nach EN 13501-6: Abtropfverhalten
d2
Schirm über Verseilelement
Folie
Zulässige Art der Installation im Erdreich
sonstige
Bewehrung/Armierung
ohne
Geeignet als Computer-Datenkabel
ja
Wellenwiderstand
100 Ohm
Flammwidrig nach IEC 60332-1-2
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
30,84 mm
Kategorie
7A (IEC)
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Mantelmaterial
Polyolefine
Mit Nagetierschutz
nein
Beidraht
nein
Verseilung
Bündel
Verseilelement
Paare
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Brandverhalten nach EN 13501-6: Rauchentwicklung
s2
Schutzmantel
ohne
Funktionserhalt nach IEC 60331-23
nein
Leitungs-Höhe ca.
7,71 mm
Leiternennquerschnitt
0,3 mm²
Trennungsklasse nach EN 50174-2
D
Leiter-Material
Kupfer
Außendurchmesser ca.
7,71 mm
Material Bewehrung
sonstige
Zertifiziert für Schiffsanwendungen
nein
Aderkennzeichnung nach HD 308 S2
nein
Werkstoff der Aderisolation
Polyolefine
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Leiterdurchmesser
0,6 mm
Geeignet als Telefonkabel
ja
Geeignet zur Verlegung im Erdreich
nein
Halogenfrei nach EN IEC 60754-1
ja
AWG-Größe
22
Mantel-Farbe
gelb
Brandverhalten nach EN 13501-6: Klasse
Dca
Halogenfrei nach EN IEC 60754-2
ja
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Geeignet als Sicherheitsalarmkabel
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Ader-Kennzeichnung
Farbe
Spezifizierung Mantelmaterial
sonstige
Gewicht
122,1618 kg/km
Max. Zugfestigkeit während der Verlegung
220 kN
Geeignet als Signalkabel
ja
Kabel querwasserdicht
nein
Kabeltyp
S/FTP
Kabel längswasserdicht
nein
Duplex
ja
Mit Reißleine
nein
Kabelgeometrie
rund
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Raucharm nach EN IEC 61034-2
ja
Anzahl der Mantelschichten
1
Leiter-Klasse
Kl.1 = eindrähtig
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
61,68 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
61,68 mm
Ölbeständig nach EN IEC 60811-404
nein
NVP-Wert
80 %
Spezifizierung Aderisolation
Polyethylen (PE)
Schirm über Verseilung
Geflecht
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Halogenfrei nach EN IEC 60754-3
nein
Leiter-Oberfläche
blank
Anzahl der Verseilelemente
4
Nennspannung U
125 V
Ader-Zahl
16
Leitungs-Breite ca.
15,52 mm
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
