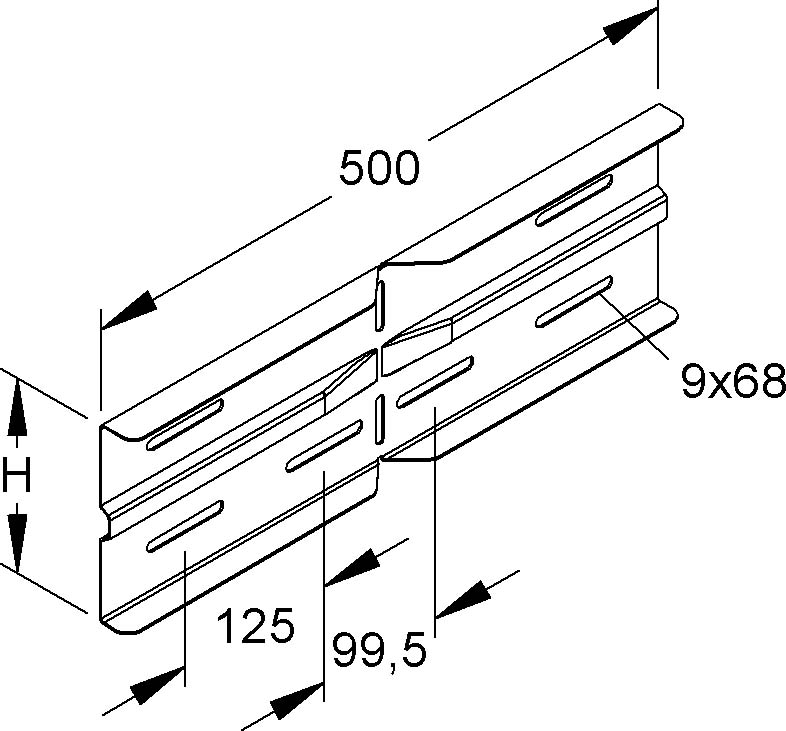

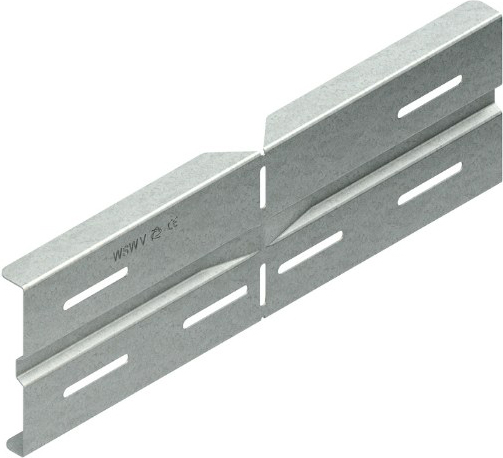

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 151,5 x 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WSWV 150
Geeignet für Kabeltragsystembreite
200..600 mm
Gelenkverbinder vertikal
nein
Rostfreier Stahl, gebeizt
nein
Einsatztemperatur
-20..120 °C
Geeignet für Funktionserhalt
nein
Länge
500 mm
Oberflächenschutz
bandverzinkt
Geeignet für Kabelrinne
ja
Ausführung
Winkelverbinder
Geeignet für Gitterrinne
nein
Verbindungsart
Schraubverbinder
Geeignet für Kabelleiter
ja
Werkstoff
Stahl
Geeignet für Kabeltragsystemhöhe
150 mm
Gelenkverbinder horizontal
ja
Werkstoffgüte
sonstige
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
