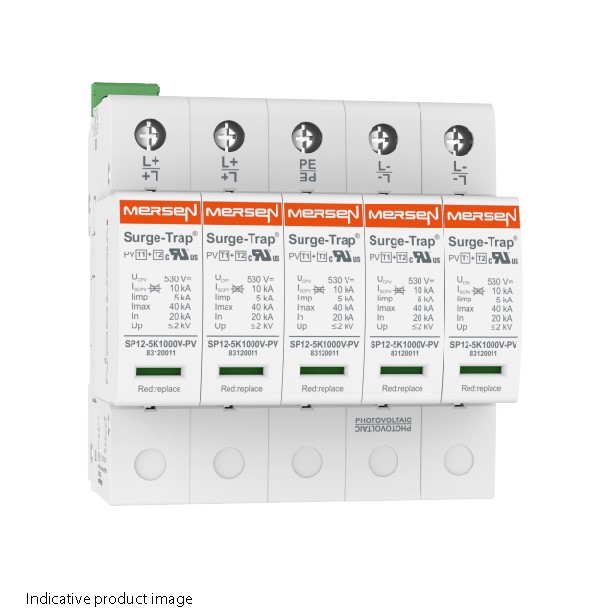

STPT2 5YPV ist eine Reihe von Geräten, die mit der optimierten, dynamisch-thermischen Trennvorrichtung von Mersen einen verbesserten Überspannungsschutz für Photovoltaiksysteme bietet. Diese Geräte brauchen aufgrund ihrer hohen Kurzschlussfestigkeit keinen zusätzlichen Überstromschutz (Vorsicherung). Sie sind für alle DC PV Anwendungen geeignet Solarparks, Aufdachanlagen und Anlagen für den Eigenverbrauch (netzunabhängig). Spezifisches mehrpoliges Produkt für Wechselrichter mit mehreren MPPT. Ideale Lösung zum Schutz von 2 oder 3 MPPT, die Platz spart und die Kosten optimiert.
Hersteller-Artikelnummer (MPN)
83020223
Max. PV-Spannung
1500 V
Kurzschlussfestigkeit (Isccr)
10 kA
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Netzform TN
nein
Integrierte Vorsicherung
nein
Schutzart (IP)
IP20
Netzform DC
nein
Schutzpegel
4 kV
Baugröße
5 TE
Netzform TT
nein
Mit Fernmeldekontakt
ja
Netzform TN-C-S
nein
Netzform TN-C
nein
Nennableitstoßstrom (8/20)
20 kA
Netzform sonstige
nein
Leckstromfrei
nein
Montageart
Hutschiene TH15
Signalisierung am Gerät
optisch
Netzform IT
nein
Netzform TN-S
nein
Max. Ableitstoßstrom (8/20)
40 kA
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Integrierter Kurzschlussschutz
nein
Anzahl der Leiter (ohne Erde)
4
Prüfklasse Typ 2
nein
Höchste Dauerspannung DC
1060 V
Hersteller: Mersen MERSEN Deutschland Eggolsheim GmbH In der Büg 12 DE 91330 Eggolsheim vertrieb.eggolsheim@mersen.com Webseite: www.mersen.com
