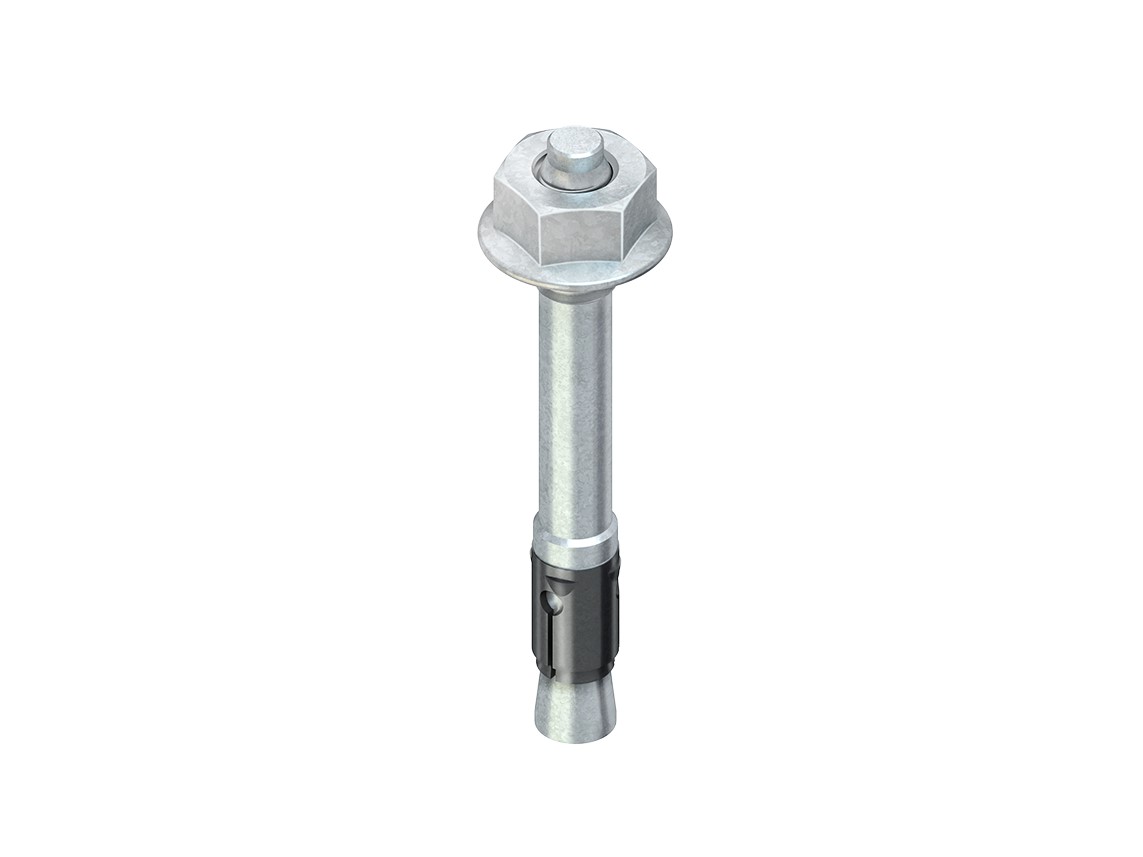

Durchsteckanker DAM 6X5

Produktinformationen

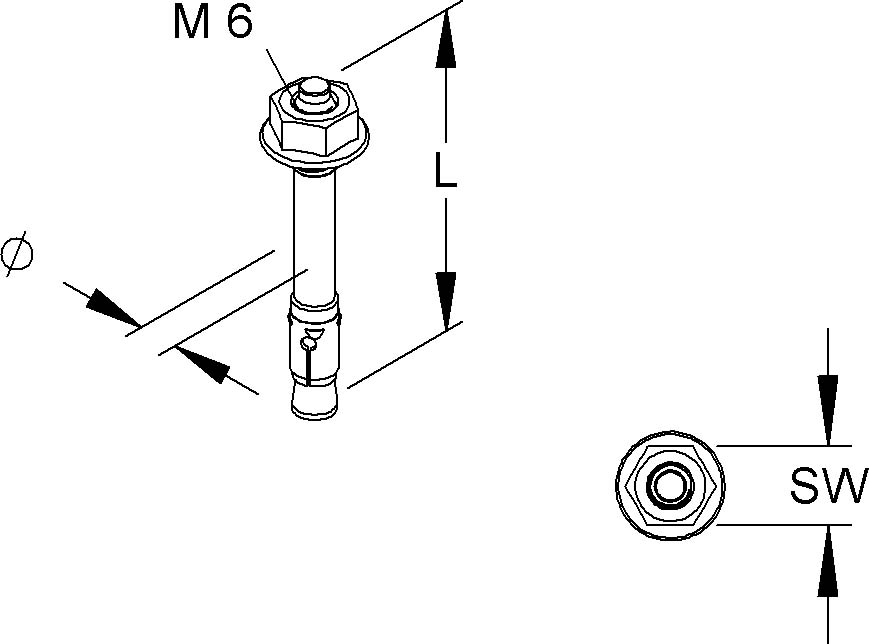

Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001
