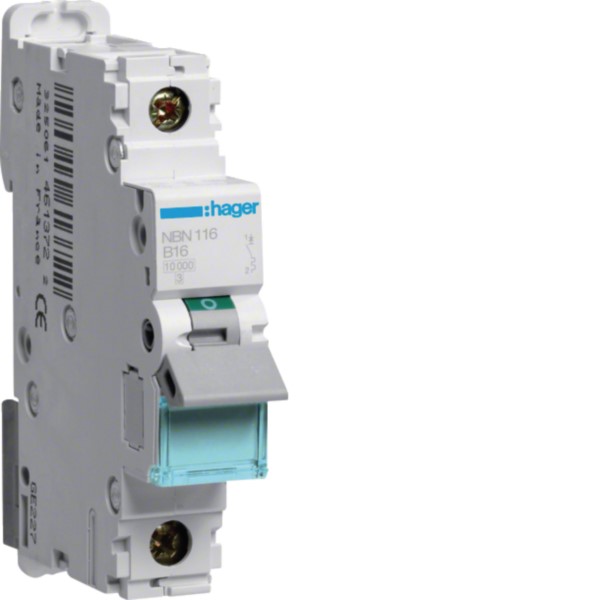

Der Leitungsschutzschalter, auch bekannt als LS-Schalter oder Sicherungsautomat, ist ein 1-poliges Gerät mit einer Nennabschaltleistung von 10kA/15kA und einer B-Charakteristik bei 16 Ampere. Er beansprucht 1 Platzeinheit im Verteilerschrank und bietet zuverlässigen Überlast- und Kurzschlussschutz. Ideal geeignet für den Einsatz in Wohn- und Gewerbegebäuden zur Absicherung von Stromkreisen.
Hersteller-Artikelnummer (MPN)
NBN116
Explosionsgeschützt
nein
Polzahl (gesamt)
1
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Unterputzmontage
ja
Schutzart (IP)
IP20
Auslösecharakteristik
B
Bemessungsisolationsspannung Ui
500 V
Energiebegrenzungsklasse
3
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
10 kA
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
ja
Einbautiefe
70 mm
Spannungsart
AC
Umgebungstemperatur während des Betriebs
-25..70 °C
Mitschaltender Neutralleiter
nein
Breite in Teilungseinheiten
1
Frequenz
50..60 Hz
Bemessungsspannung
400 V
Verlustleistung
2,62 W
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
