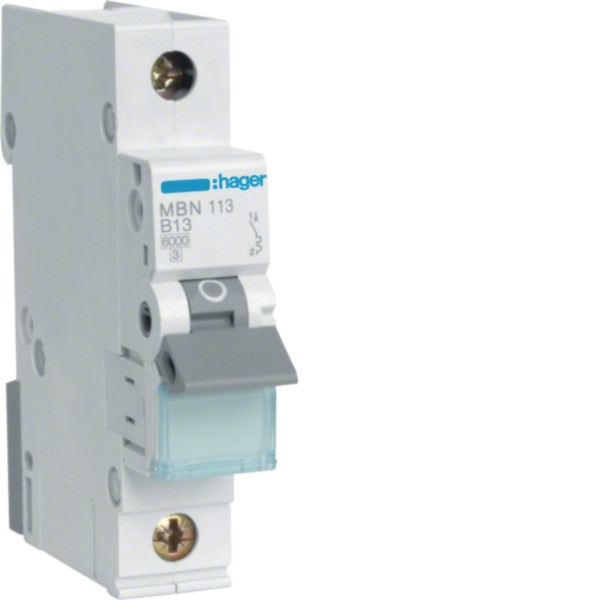

Der Leitungsschutzschalter MBN113 sichert einen Stromkreis 1-polig mit Auslösecharakteristik B bei 13 A Nennstrom. Sein zeitverzögerter thermischer Auslöser schützt vor Überlast, der elektromagnetische Auslöser vor Kurzschluss, das Schaltvermögen beträgt 6 kA nach DIN EN 60898-1. Der Anbau von Zusatzeinrichtungen ist nachträglich möglich.
Hersteller-Artikelnummer (MPN)
MBN113
Zusatzeinrichtungen möglich
nein
Umgebungstemperatur während des Betriebs
-25..70 °C
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Auslösecharakteristik
B
Verschmutzungsgrad
2
Explosionsgeschützt
nein
Frequenz
50..60 Hz
Spannungsart
AC
Bemessungsisolationsspannung Ui
500 V
Bemessungsstrom
13 A
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
6 kA
Schutzart (IP)
IP20
Energiebegrenzungsklasse
3
Überspannungskategorie
3
Anzahl der abgesicherten Pole
1
Bemessungsspannung
400 V
Einbautiefe
70 mm
Verlustleistung
2,2 W
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Polzahl (gesamt)
1
Breite in Teilungseinheiten
1
Unterputzmontage
ja
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
