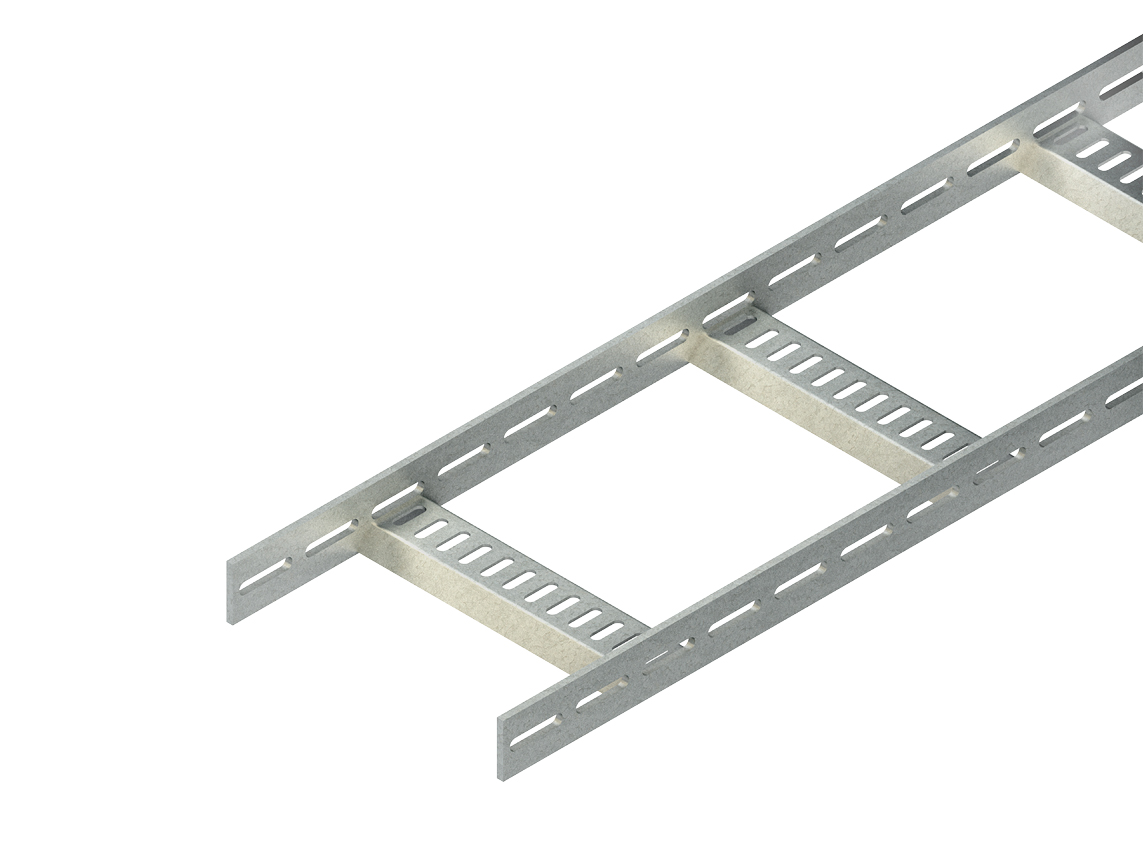

Marinekabelleiter/-steigetrasse, nach DIN EN 61537, mit durchgängig gelochten Seitenholmen und eingeschweißten, perforierten, trapezförmigen Sprossen. Abmessungen (ca. Maße) H x B (innen) : 40 x 400 mm Materialstärke t : 5 mm Sprossenabstand : 250 mm Sprossenperforation : 7 x 23 mm Seitenholmlochung : 8,5 x 40 mm mittiger Abstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 10140 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
KLMUL 40.400 F
Steigetrasse
nein
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
2250 N/m
Arbeitslänge
3000 mm
Werkstoff
Stahl
Seitenlochung
ja
Breite
400 mm
Belastungstesttyp nach IEC 61537
Typ II
Höhe
40 mm
Befestigung der Sprosse
geschweißt
Länge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1200 N/m
Geeignet für Funktionserhalt
nein
Einsatztemperatur
-20..120 °C
Gewicht
4,58953 kg/m
Nutzbarer Querschnitt
10140 mm²
Oberflächenschutz
feuerverzinkt
Werkstoffgüte
sonstige
Ausführung des Seitenholms
flaches Profil
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
400 N/m
Ausführung der Sprosse
Profil ungelocht
Sprossenmittenabstand
250 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
