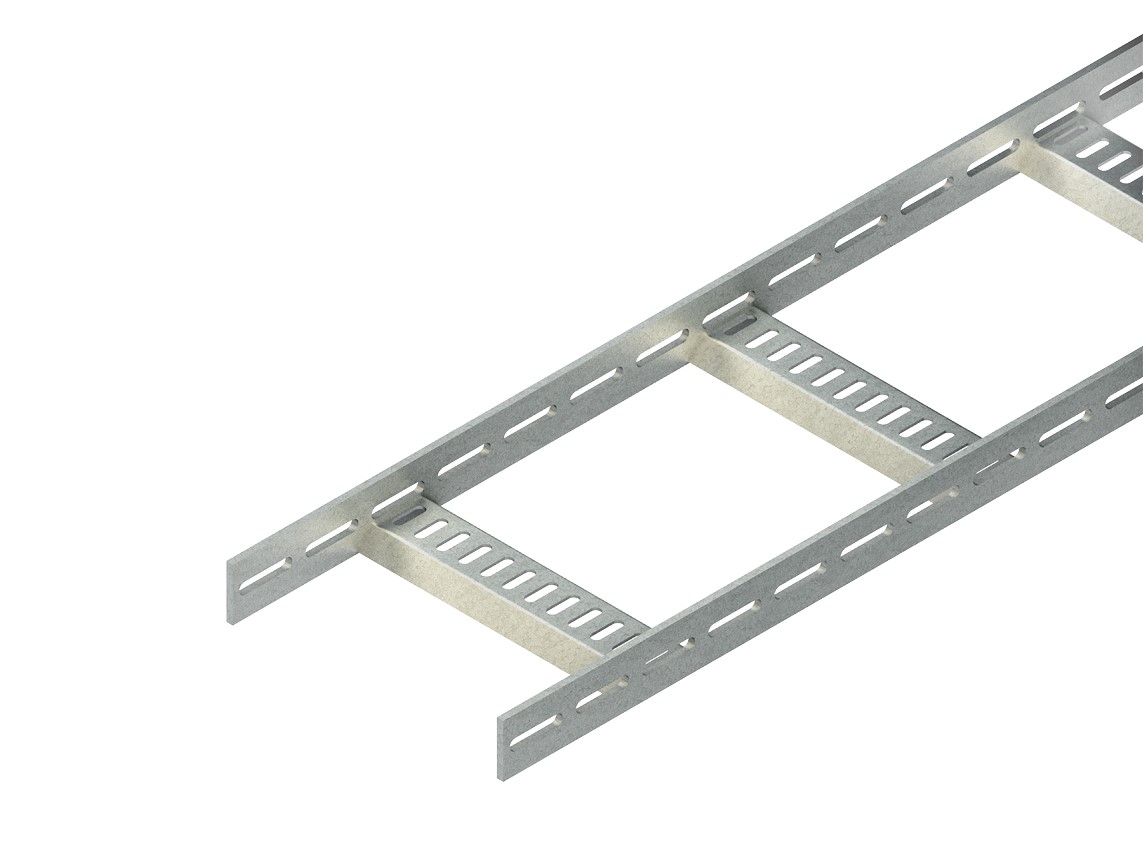

Marinekabelleiter/-steigetrasse, nach DIN EN 61537, mit durchgängig gelochten Seitenholmen und eingeschweißten, perforierten, trapezförmigen Sprossen. Abmessungen (ca. Maße) H x B (innen) : 40 x 100 mm Materialstärke t : 5 mm Sprossenabstand : 250 mm Sprossenperforation : 7 x 23 mm Seitenholmlochung : 8,5 x 40 mm mittiger Abstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 2340 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
KLMUL 40.100 F
Arbeitslänge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
600 N/m
Einsatztemperatur
-20..120 °C
Gewicht
3,31756 kg/m
Oberflächenschutz
feuerverzinkt
Werkstoffgüte
sonstige
Befestigung der Sprosse
geschweißt
Werkstoff
Stahl
Belastungstesttyp nach IEC 61537
Typ II
Nutzbarer Querschnitt
2340 mm²
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1200 N/m
Länge
3000 mm
Geeignet für Funktionserhalt
nein
Breite
100 mm
Seitenlochung
ja
Sprossenmittenabstand
250 mm
Steigetrasse
nein
Ausführung der Sprosse
Profil ungelocht
Ausführung des Seitenholms
flaches Profil
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
400 N/m
Höhe
40 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
2250 N/m
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
