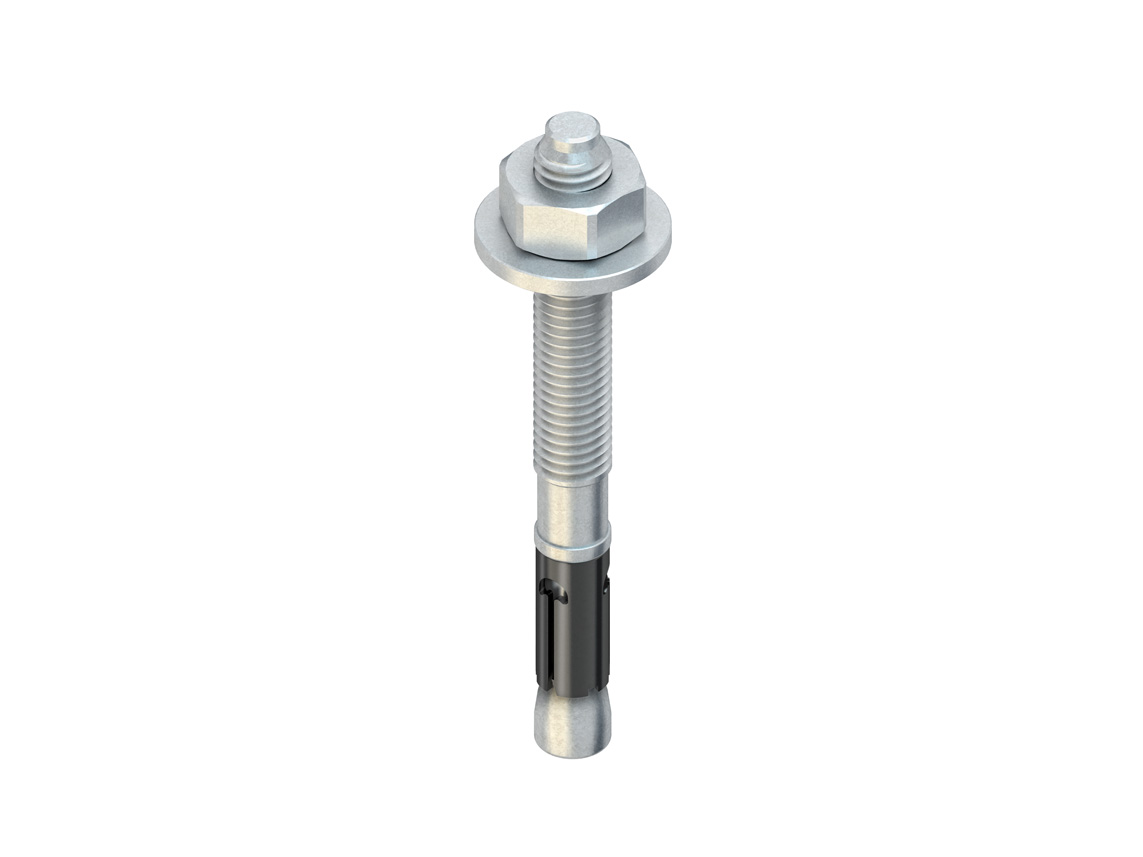

Durchsteckanker DAZ 10X10

Produktinformationen

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L : 95 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 25 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 60 mm empfohlenes Drehmoment : 45 Nm Schlüsselweite : 17/16 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
