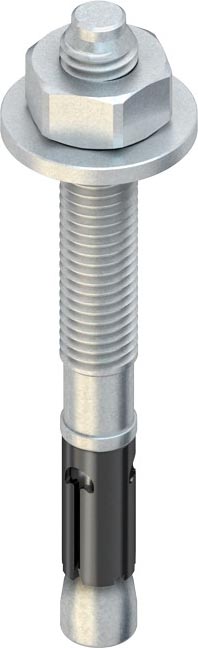

Durchsteckanker mit metrischem Anschlußgewinde M 12, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 12 Gesamtlänge L : 110 mm Bohrnenn-Ø : 12 mm Scheiben-Ø : 30 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 70 mm empfohlenes Drehmoment : 60 Nm Schlüsselweite : 19 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
Hersteller-Artikelnummer (MPN)
DAZ 12X10
Max. Klemmdicke
10 mm
Werkstoffgüte Anker
sonstige
Min. Bohrlochtiefe
90 mm
Geeignet für gerissenen Beton
ja
Feuerwiderstandsklasse nach EN 13501-2
sonstige
Vorsteckmontage
ja
Bohrlochdurchmesser
12 mm
Geeignet für ungerissenen Beton
ja
Verankerung
Steckanker
Befestigung mit Spreizwerkzeug
nein
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Schlüsselweite
19 mm
Gewindemaß (metrisch)
12
Geeignet für Betonhohldiele
nein
Mit Kragen
nein
Effektive Verankerungstiefe
70 mm
Befestigungsvorrichtung
Bolzen
Werkstoff der Hülse
Stahl
Schraubsystem
Außensechskant
Anzahl der Scheiben
1
Ausführung Anker
Außengewinde
Feuerwiderstandsklasse nach DIN 4102-2
R120
Anzahl der Muttern
1
Länge
108 mm
Gewindeart
metrisch
Werkstoff des Ankers
Stahl
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Abstandsmontage
nein
Werkstoffgüte der Hülse
sonstige
Gewindelänge
31 mm
Feuerfest
ja
Durchsteckmontage
nein
ETA Erdbebenbewertung
C1 und C2
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
