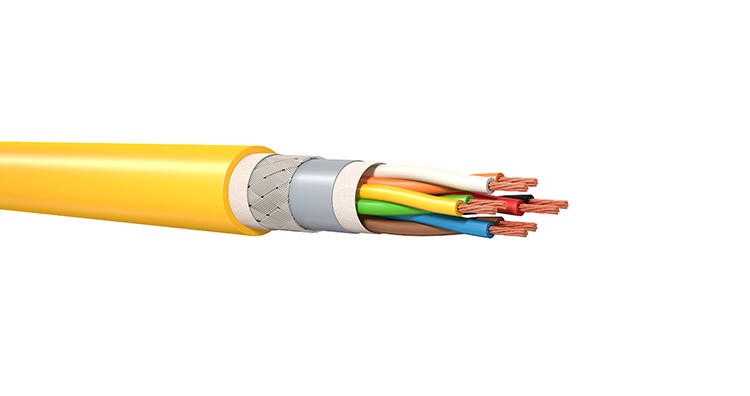

Symmetrisches Datenkabelkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus fein drahtigen Litzen. Das Schirmgeflecht aus verzinntem Kupfer gewährleistet beste elektrische Eigenschaften.Anschluss- und Patchkabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) sowie nach ISO/IEC 24702 und EN 50173-3. Bestens geeignet für alle Anwendungen der Klasse D bis 1 GbE nach IEEE 802.3 ab, VoIP, 4PPoE. Vorfertigung mit TPE Hytrel Mantel zur Verwendung hybriden Kabelkonstruktionen, Schleppkettentauglich (typ. 1 Mio. Zyklen).
Hersteller-Artikelnummer (MPN)
KD7D2207Y020100
Wellenwiderstand
100 Ohm
Außendurchmesser ca.
6,7 mm
Duplex
nein
Aderkennzeichnung nach HD 308 S2
nein
Spezifizierung Mantelmaterial
sonstige
Halogenfrei nach EN IEC 60754-2
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
53,6 mm
Halogenfrei nach EN IEC 60754-1
nein
Leiter-Material
Kupfer
Geeignet zur Verlegung im Erdreich
nein
Anzahl der Mantelschichten
1
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Schirm über Verseilung
Geflecht
Raucharm nach EN IEC 61034-2
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Mit Reißleine
nein
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Kabel längswasserdicht
nein
Spezifizierung Aderisolation
sonstige
Geeignet als Signalkabel
ja
Kabeltyp
S/UTP
Leiternennquerschnitt
0,15 mm²
Halogenfrei nach EN IEC 60754-3
nein
Material Bewehrung
sonstige
Geeignet als Sicherheitsalarmkabel
nein
Kabel querwasserdicht
nein
Mantel-Farbe
gelb
Mantelmaterial
Polyurethan (PUR)
Geeignet als Telefonkabel
ja
Mit Nagetierschutz
nein
NVP-Wert
68 %
Verseilelement
Paare
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Nennspannung U
125 V
Funktionserhalt nach IEC 60331-23
nein
Verseilung
Bündel
Leiter-Oberfläche
blank
Zertifiziert für Schiffsanwendungen
nein
Schutzmantel
Polyurethan (PUR)
Geeignet als Computer-Datenkabel
ja
AWG-Größe
26
Zulässige Art der Installation im Erdreich
sonstige
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
33,5 mm
Gewicht
56,148 kg/km
Ölbeständig nach EN IEC 60811-404
ja
Beidraht
nein
Bewehrung/Armierung
ohne
Schirm über Verseilelement
ohne
Trennungsklasse nach EN 50174-2
C
Werkstoff der Aderisolation
Fluorethylenpropylen (FEP)
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Kategorie
5E
Max. Zugfestigkeit während der Verlegung
60 kN
Leitungs-Breite ca.
6,7 mm
Leiterdurchmesser
0,51 mm
Kabelgeometrie
rund
Flammwidrig nach IEC 60332-1-2
nein
Anzahl der Verseilelemente
4
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
53,6 mm
Brandverhalten nach EN 13501-6: Klasse
ohne
Leitungs-Höhe ca.
6,7 mm
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Ader-Kennzeichnung
Farbe
Schnittware
ja
Leiter-Klasse
Kl.5 = feindrähtig
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..85 °C
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Ader-Zahl
8
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
