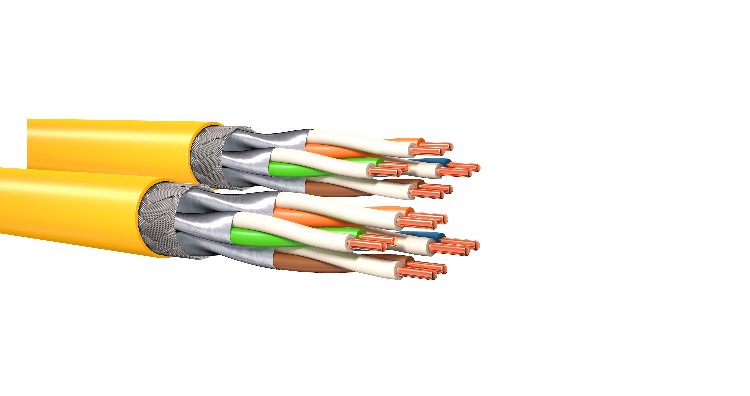

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache),10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE.
Hersteller-Artikelnummer (MPN)
KD7X67D3Y070050
Trennungsklasse nach EN 50174-2
D
Leitungs-Höhe ca.
8,11 mm
Kabel querwasserdicht
nein
Leiter-Material
Kupfer
Verseilelement
Paare
Ader-Zahl
16
Schirm über Verseilelement
Folie
Geeignet als Sicherheitsalarmkabel
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
64,88 mm
Brandverhalten nach EN 13501-6: Klasse
Dca
Gewicht
140,7369 kg/km
Schutzmantel
ohne
Anzahl der Mantelschichten
1
Leiter-Klasse
Kl.1 = eindrähtig
Spezifizierung Mantelmaterial
sonstige
Werkstoff der Aderisolation
Polyolefine
Mantel-Farbe
gelb
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Schirm über Verseilung
Geflecht
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Material Bewehrung
sonstige
Kabelgeometrie
flach
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
64,88 mm
Halogenfrei nach EN IEC 60754-1
ja
Ader-Kennzeichnung
Farbe
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
NVP-Wert
77 %
Spezifizierung Aderisolation
Polyethylen (PE)
Geeignet zur Verlegung im Erdreich
nein
Halogenfrei nach EN IEC 60754-3
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Mit Reißleine
nein
Leiternennquerschnitt
0,324 mm²
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
32,44 mm
AWG-Größe
22
Halogenfrei nach EN IEC 60754-2
ja
Außendurchmesser ca.
8,11 mm
Flammwidrig nach IEC 60332-1-2
nein
Mantelmaterial
Polyolefine
Funktionserhalt nach IEC 60331-23
nein
Beidraht
nein
Nennspannung U
125 V
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Geeignet als Telefonkabel
ja
Leiterdurchmesser
0,643 mm
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Kabeltyp
S/FTP
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Leiter-Oberfläche
blank
Leitungs-Breite ca.
16,32 mm
Mit Nagetierschutz
nein
Geeignet als Computer-Datenkabel
ja
Ölbeständig nach EN IEC 60811-404
nein
Duplex
ja
Kabel längswasserdicht
nein
Wellenwiderstand
100 Ohm
Kategorie
7A (IEC)
Aderkennzeichnung nach HD 308 S2
nein
Zulässige Art der Installation im Erdreich
sonstige
Geeignet als Signalkabel
ja
Verseilung
Bündel
Max. Zugfestigkeit während der Verlegung
260 kN
Anzahl der Verseilelemente
4
Zertifiziert für Schiffsanwendungen
nein
Brandverhalten nach EN 13501-6: Abtropfverhalten
d2
Raucharm nach EN IEC 61034-2
ja
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Bewehrung/Armierung
ohne
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
