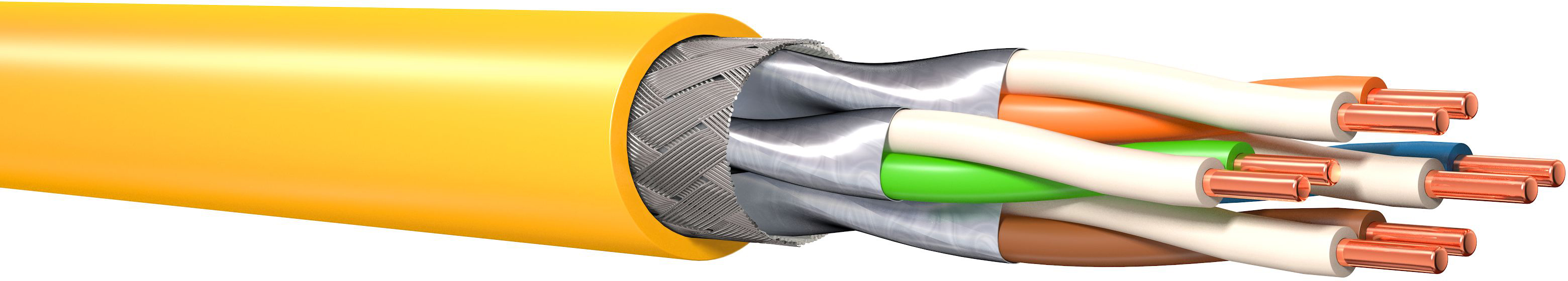

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) und für Heimbereichverkabelungen nach ISO/IEC 15018 und EN 50173-4. Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (TV, Video, Daten, Sprache) >10 GbE nach IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D67D3Y070100
Kabel längswasserdicht
nein
Kategorie
7A (IEC)
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Geeignet als Telefonkabel
ja
Geeignet als Computer-Datenkabel
ja
Wellenwiderstand
100 Ohm
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
64,88 mm
Beidraht
nein
Geeignet zur Verlegung im Erdreich
nein
Halogenfrei nach EN IEC 60754-3
nein
Leiter-Oberfläche
blank
Verseilung
Bündel
Halogenfrei nach EN IEC 60754-1
ja
Leiternennquerschnitt
0,324 mm²
Anzahl der Mantelschichten
1
Max. Zugfestigkeit während der Verlegung
130 kN
Geeignet als Signalkabel
ja
Nennspannung U
125 V
Spezifizierung Aderisolation
Polyethylen (PE)
Schirm über Verseilung
Geflecht
NVP-Wert
77 %
Aderkennzeichnung nach HD 308 S2
nein
Ölbeständig nach EN IEC 60811-404
nein
Raucharm nach EN IEC 61034-2
ja
Ader-Zahl
8
Gewicht
69,292 kg/km
Funktionserhalt nach IEC 60331-23
nein
Schnittware
ja
Kabelgeometrie
rund
Flammwidrig nach IEC 60332-1-2
nein
Mantelmaterial
Polyolefine
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Zertifiziert für Schiffsanwendungen
nein
Mantel-Farbe
gelb
Kabel querwasserdicht
nein
Leiter-Material
Kupfer
Mit Nagetierschutz
nein
Verseilelement
Paare
Schirm über Verseilelement
Folie
Leiterdurchmesser
0,643 mm
Bewehrung/Armierung
ohne
Schutzmantel
ohne
Trennungsklasse nach EN 50174-2
D
Mit Reißleine
nein
Anzahl der Verseilelemente
4
Leitungs-Höhe ca.
8,11 mm
Leitungs-Breite ca.
8,11 mm
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
64,88 mm
Material Bewehrung
sonstige
Zulässige Art der Installation im Erdreich
sonstige
Werkstoff der Aderisolation
Polyolefine
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Geeignet als Sicherheitsalarmkabel
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
32,44 mm
Außendurchmesser ca.
8,11 mm
Leiter-Klasse
Kl.1 = eindrähtig
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Spezifizierung Mantelmaterial
sonstige
AWG-Größe
22
Halogenfrei nach EN IEC 60754-2
ja
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Ader-Kennzeichnung
Farbe
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Kabeltyp
S/FTP
Duplex
nein
Brandverhalten nach EN 13501-6: Klasse
Dca
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
