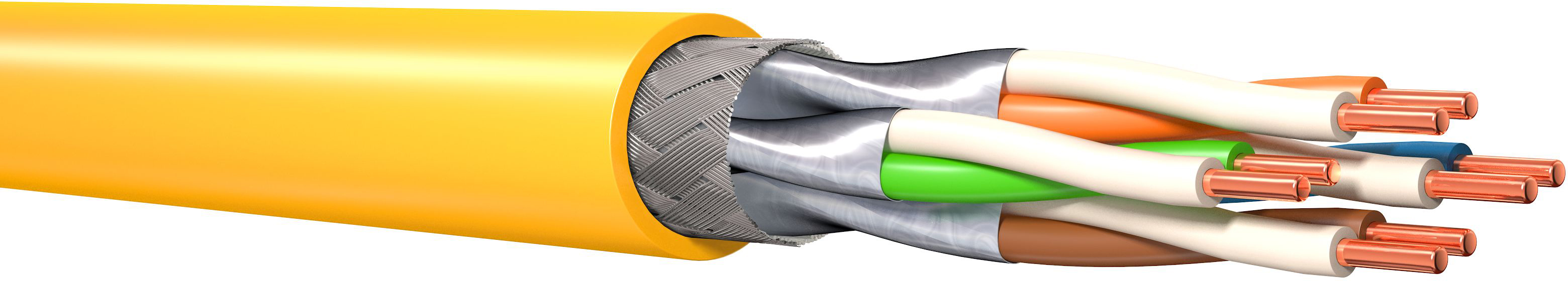

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D66D3Y020050
Trennungsklasse nach EN 50174-2
D
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Schutzmantel
ohne
Geeignet als Sicherheitsalarmkabel
nein
Kabelgeometrie
rund
Geeignet zur Verlegung im Erdreich
nein
Schirm über Verseilelement
Folie
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Mit Nagetierschutz
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
NVP-Wert
79 %
Halogenfrei nach EN IEC 60754-3
nein
Halogenfrei nach EN IEC 60754-2
ja
Halogenfrei nach EN IEC 60754-1
ja
Zulässige Art der Installation im Erdreich
sonstige
Funktionserhalt nach IEC 60331-23
nein
Mit Reißleine
nein
Anzahl der Verseilelemente
4
Wellenwiderstand
100 Ohm
Max. Zugfestigkeit während der Verlegung
110 kN
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Raucharm nach EN IEC 61034-2
ja
Leiternennquerschnitt
0,259 mm²
Kategorie
7
Leiterdurchmesser
0,58 mm
Kabel längswasserdicht
nein
Schirm über Verseilung
Geflecht
Beidraht
nein
Verseilelement
Paare
Anzahl der Mantelschichten
1
Geeignet als Signalkabel
ja
Flammwidrig nach IEC 60332-1-2
nein
Verseilung
Bündel
Außendurchmesser ca.
7,2 mm
Mantel-Farbe
gelb
Leitungs-Höhe ca.
7,2 mm
Geeignet als Computer-Datenkabel
ja
Ader-Kennzeichnung
Farbe
Leiter-Klasse
Kl.1 = eindrähtig
Werkstoff der Aderisolation
Polyolefine
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Material Bewehrung
sonstige
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Leiter-Oberfläche
blank
Nennspannung U
125 V
Duplex
nein
Mantelmaterial
Polyolefine
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Brandverhalten nach EN 13501-6: Klasse
Dca
Kabeltyp
S/FTP
Ölbeständig nach EN IEC 60811-404
nein
Ader-Zahl
8
Spezifizierung Mantelmaterial
sonstige
Kabel querwasserdicht
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Geeignet als Telefonkabel
ja
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Leiter-Material
Kupfer
Bewehrung/Armierung
ohne
Leitungs-Breite ca.
7,2 mm
Zertifiziert für Schiffsanwendungen
nein
Aderkennzeichnung nach HD 308 S2
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
AWG-Größe
23
Gewicht
56,0668 kg/km
Spezifizierung Aderisolation
Polyethylen (PE)
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
