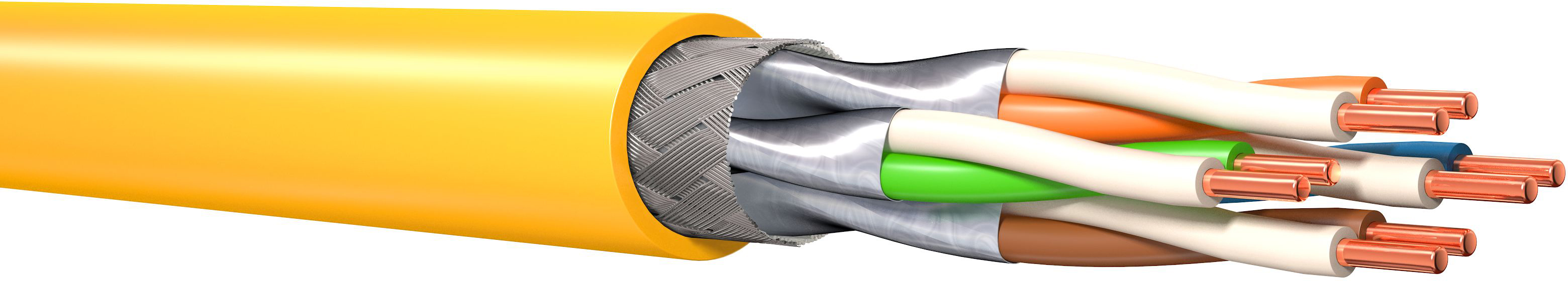

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache),10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D67D3Y080100
Spezifizierung Aderisolation
Polyethylen (PE)
Ader-Kennzeichnung
Farbe
NVP-Wert
77 %
Schirm über Verseilelement
Folie
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
64,88 mm
Leitungs-Höhe ca.
8,11 mm
Mit Reißleine
nein
Leiternennquerschnitt
0,324 mm²
Trennungsklasse nach EN 50174-2
D
Anzahl der Verseilelemente
4
Ader-Zahl
8
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Geeignet als Sicherheitsalarmkabel
nein
Außendurchmesser ca.
8,11 mm
Raucharm nach EN IEC 61034-2
ja
Geeignet zur Verlegung im Erdreich
nein
Wellenwiderstand
100 Ohm
Leiterdurchmesser
0,643 mm
Leiter-Material
Kupfer
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
64,88 mm
Kabel querwasserdicht
nein
Mantel-Farbe
gelb
Geeignet als Telefonkabel
ja
Geeignet als Signalkabel
ja
Schirm über Verseilung
Geflecht
Bewehrung/Armierung
ohne
Mantelmaterial
Polyolefine
Kabel längswasserdicht
nein
Verseilelement
Paare
Leitungs-Breite ca.
8,11 mm
Gewicht
69,292 kg/km
Kabeltyp
S/FTP
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Material Bewehrung
sonstige
Kabelgeometrie
rund
Leiter-Oberfläche
blank
Brandverhalten nach EN 13501-6: Klasse
Dca
Spezifizierung Mantelmaterial
sonstige
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
32,44 mm
Beidraht
nein
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
AWG-Größe
22
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Max. Zugfestigkeit während der Verlegung
130 kN
Halogenfrei nach EN IEC 60754-1
ja
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Geeignet als Computer-Datenkabel
ja
Verseilung
Bündel
Mit Nagetierschutz
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Funktionserhalt nach IEC 60331-23
nein
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Halogenfrei nach EN IEC 60754-3
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Schutzmantel
ohne
Duplex
nein
Werkstoff der Aderisolation
Polyolefine
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Leiter-Klasse
Kl.1 = eindrähtig
Aderkennzeichnung nach HD 308 S2
nein
Zertifiziert für Schiffsanwendungen
nein
Kategorie
7A (IEC)
Nennspannung U
125 V
Flammwidrig nach IEC 60332-1-2
nein
Ölbeständig nach EN IEC 60811-404
nein
Zulässige Art der Installation im Erdreich
sonstige
Anzahl der Mantelschichten
1
Schnittware
ja
Halogenfrei nach EN IEC 60754-2
ja
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
