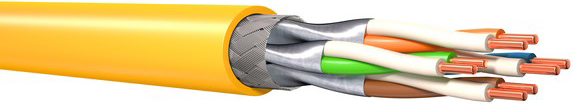

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache),10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE
Hersteller-Artikelnummer (MPN)
KD7D67D3Y050100
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Kabelgeometrie
rund
AWG-Größe
22
Kabel querwasserdicht
nein
Mantelmaterial
Polyolefine
Aderkennzeichnung nach HD 308 S2
nein
Schutzmantel
ohne
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
61,6 mm
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Kabel längswasserdicht
nein
Mantel-Farbe
gelb
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
30,8 mm
Leiterdurchmesser
0,62 mm
Halogenfrei nach IEC 60754-2
nein
Zul. Kabelaußentemperatur bei Montage/Handling
0..50 °C
Geeignet als Telefonkabel
ja
Leitungs-Höhe ca.
7,7 mm
Gewicht
63,368 kg/km
Ader-Zahl
8
Spezifizierung Aderisolation
Polyethylen (PE)
Außendurchmesser ca.
7,7 mm
Säureentwicklungsklasse nach EN 13501-6
a1
Zertifiziert für Schiffsanwendungen
nein
Zulässige Art der Installation im Erdreich
sonstige
Kategorie
7A (IEC)
Mit Nagetierschutz
nein
Bewehrung/Armierung
ohne
Geeignet zur Verlegung im Erdreich
nein
Schirm über Verseilelement
Folie
Halogenfrei nach EN IEC 60754-3
nein
Material Bewehrung
sonstige
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Leiter-Oberfläche
blank
Werkstoff der Aderisolation
Polyolefine
Rauchentwicklungsklasse nach EN 13501-6
s1a
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
61,6 mm
Raucharm nach IEC 61034-2
ja
Geeignet als Computer-Datenkabel
ja
Flammwidrig nach IEC 60332-1-2
nein
Verseilelement
Paare
Max. Zugfestigkeit während der Verlegung
110 kN
Kabeltyp
S/FTP
Leitungs-Breite ca.
7,7 mm
Geeignet als Sicherheitsalarmkabel
nein
Duplex
nein
Funktionserhalt nach IEC 60331-23
nein
Trennungsklasse nach EN 50174-2
D
Nennspannung U
125 V
Schirm über Verseilung
Geflecht
Spezifizierung Mantelmaterial
sonstige
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Ader-Kennzeichnung
Farbe
Wellenwiderstand
100 Ohm
Anzahl der Verseilelemente
4
Leiter-Klasse
Kl.1 = eindrähtig
Brandverhaltensklasse nach EN 13501-6
Dca
Anzahl der Mantelschichten
1
Verseilung
Bündel
Halogenfrei nach EN IEC 60754-1
ja
Leiternennquerschnitt
0,3 mm²
NVP-Wert
80 %
Ölbeständig nach EN 60811-404
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Beidraht
nein
UV-beständig
nein
Leiter-Material
Kupfer
Abtropfverhaltensklasse nach EN 13501-6
d1
Geeignet als Signalkabel
ja
Mit Reißleine
nein
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
