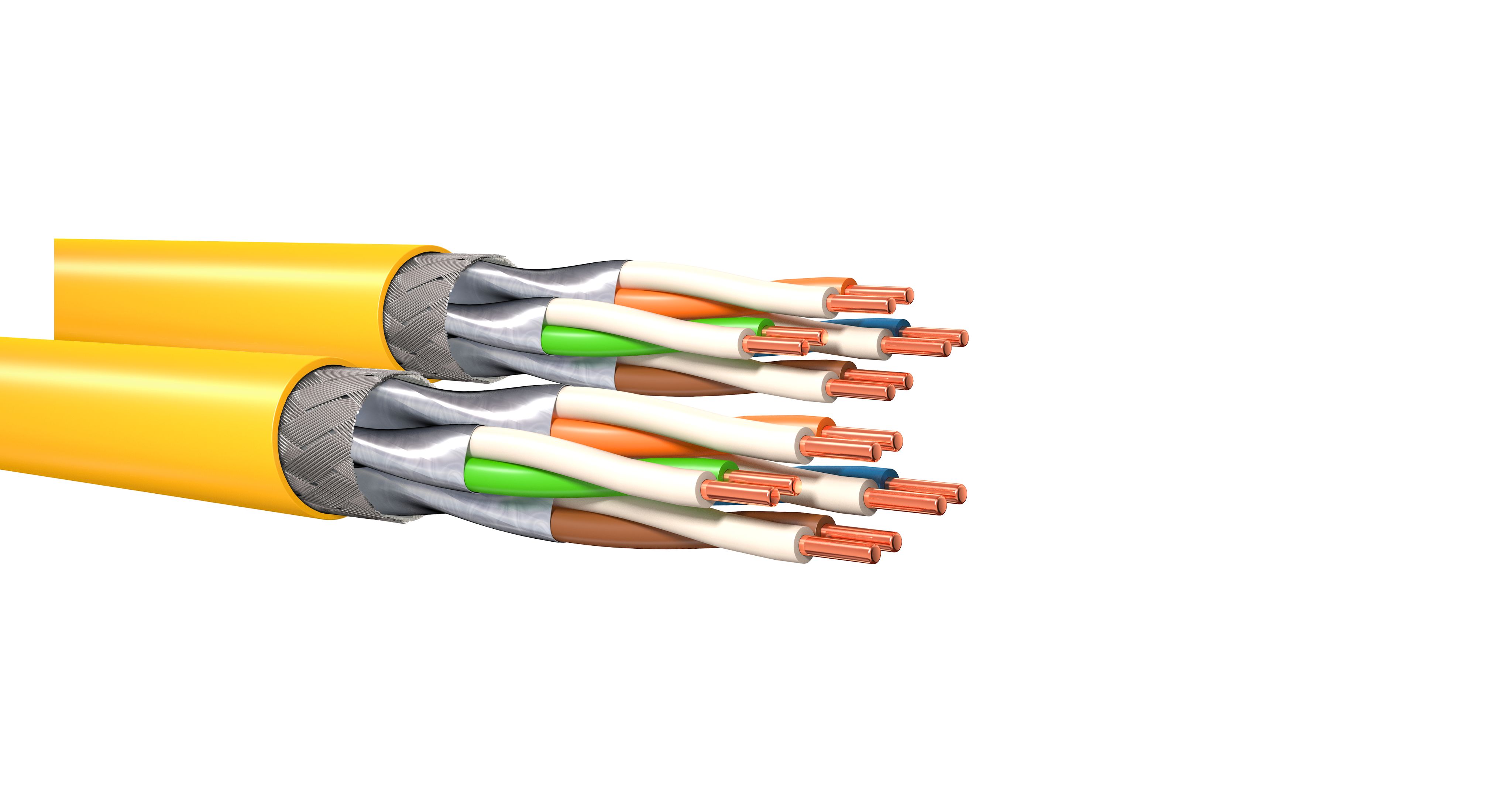

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE
Hersteller-Artikelnummer (MPN)
KD7X67D3Y050050
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Geeignet zur Verlegung im Erdreich
nein
Leiter-Oberfläche
blank
NVP-Wert
80 %
Ölbeständig nach EN IEC 60811-404
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Kabeltyp
S/FTP
Mit Reißleine
nein
Leitungs-Breite ca.
14,5 mm
Mit Nagetierschutz
nein
Leiter-Klasse
Kl.1 = eindrähtig
Mantelmaterial
Polyolefine
Geeignet als Computer-Datenkabel
ja
Anzahl der Verseilelemente
4
Leiterdurchmesser
0,58 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Geeignet als Signalkabel
ja
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Geeignet als Telefonkabel
ja
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Halogenfrei nach EN IEC 60754-1
ja
Halogenfrei nach EN IEC 60754-2
ja
Kategorie
7A (IEC)
Raucharm nach EN IEC 61034-2
ja
Zertifiziert für Schiffsanwendungen
nein
Außendurchmesser ca.
7,2 mm
Schutzmantel
ohne
Werkstoff der Aderisolation
Polyolefine
Kabel querwasserdicht
nein
Gewicht
114,0396 kg/km
Funktionserhalt nach IEC 60331-23
nein
Bewehrung/Armierung
ohne
Verseilung
Bündel
Spezifizierung Aderisolation
Polyethylen (PE)
Duplex
ja
Beidraht
nein
AWG-Größe
23
Max. Zugfestigkeit während der Verlegung
220 kN
Ader-Kennzeichnung
Farbe
Aderkennzeichnung nach HD 308 S2
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Brandverhalten nach EN 13501-6: Klasse
Dca
Leiter-Material
Kupfer
Trennungsklasse nach EN 50174-2
D
Anzahl der Mantelschichten
1
Mantel-Farbe
gelb
Spezifizierung Mantelmaterial
sonstige
Nennspannung U
125 V
Halogenfrei nach EN IEC 60754-3
nein
Leitungs-Höhe ca.
7,2 mm
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Schirm über Verseilelement
Folie
Schirm über Verseilung
Geflecht
Flammwidrig nach IEC 60332-1-2
nein
Leiternennquerschnitt
0,259 mm²
Ader-Zahl
16
Zulässige Art der Installation im Erdreich
sonstige
Geeignet als Sicherheitsalarmkabel
nein
Verseilelement
Paare
Material Bewehrung
sonstige
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Kabel längswasserdicht
nein
Wellenwiderstand
100 Ohm
Kabelgeometrie
flach
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
