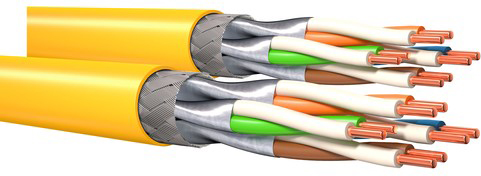

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) und für Heimbereichverkabelungen nach ISO/IEC 15018 und EN 50173-4. Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (TV, Video, Daten, Sprache),10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE.
Hersteller-Artikelnummer (MPN)
KD7X67D3Y010050
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Ader-Kennzeichnung
Farbe
Spezifizierung Mantelmaterial
sonstige
Geeignet als Sicherheitsalarmkabel
nein
Max. Zugfestigkeit während der Verlegung
220 kN
Geeignet als Signalkabel
ja
Kabel querwasserdicht
nein
Gewicht
122,1618 kg/km
Kabeltyp
S/FTP
Kabel längswasserdicht
nein
Duplex
ja
Mit Reißleine
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Raucharm nach EN IEC 61034-2
ja
Anzahl der Mantelschichten
1
Kabelgeometrie
rund
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
61,68 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
61,68 mm
Ölbeständig nach EN IEC 60811-404
nein
NVP-Wert
80 %
Leiter-Klasse
Kl.1 = eindrähtig
Schirm über Verseilung
Geflecht
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Halogenfrei nach EN IEC 60754-3
nein
Leiter-Oberfläche
blank
Spezifizierung Aderisolation
Polyethylen (PE)
Nennspannung U
125 V
Ader-Zahl
16
Leitungs-Breite ca.
15,52 mm
Anzahl der Verseilelemente
4
Brandverhalten nach EN 13501-6: Abtropfverhalten
d2
Schirm über Verseilelement
Folie
Zulässige Art der Installation im Erdreich
sonstige
Bewehrung/Armierung
ohne
Wellenwiderstand
100 Ohm
Flammwidrig nach IEC 60332-1-2
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
30,84 mm
Geeignet als Computer-Datenkabel
ja
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Mantelmaterial
Polyolefine
Mit Nagetierschutz
nein
Kategorie
7A (IEC)
Verseilung
Bündel
Verseilelement
Paare
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Brandverhalten nach EN 13501-6: Rauchentwicklung
s2
Beidraht
nein
Funktionserhalt nach IEC 60331-23
nein
Leitungs-Höhe ca.
7,71 mm
Leiternennquerschnitt
0,3 mm²
Schutzmantel
ohne
Leiter-Material
Kupfer
Außendurchmesser ca.
7,71 mm
Material Bewehrung
sonstige
Trennungsklasse nach EN 50174-2
D
Aderkennzeichnung nach HD 308 S2
nein
Werkstoff der Aderisolation
Polyolefine
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Zertifiziert für Schiffsanwendungen
nein
Geeignet als Telefonkabel
ja
Geeignet zur Verlegung im Erdreich
nein
Halogenfrei nach EN IEC 60754-1
ja
Leiterdurchmesser
0,6 mm
Mantel-Farbe
gelb
Brandverhalten nach EN 13501-6: Klasse
Dca
Halogenfrei nach EN IEC 60754-2
ja
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
AWG-Größe
22
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
