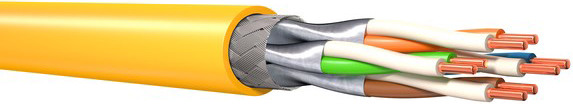

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) und für Heimbereichverkabelungen nach ISO/IEC 15018 und EN 50173-4. Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (TV, Video, Daten, Sprache), 10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D67D3Y030100
Material Bewehrung
sonstige
Aderkennzeichnung nach HD 308 S2
nein
Halogenfrei nach EN IEC 60754-2
ja
Kabel längswasserdicht
nein
Zertifiziert für Schiffsanwendungen
nein
Nennspannung U
125 V
Flammwidrig nach IEC 60332-1-2
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Spezifizierung Mantelmaterial
sonstige
Max. Zugfestigkeit während der Verlegung
110 kN
Mit Reißleine
nein
Anzahl der Mantelschichten
1
Geeignet als Computer-Datenkabel
ja
Verseilung
Bündel
Geeignet zur Verlegung im Erdreich
nein
Leiter-Material
Kupfer
Spezifizierung Aderisolation
Polyethylen (PE)
Funktionserhalt nach IEC 60331-23
nein
Brandverhalten nach EN 13501-6: Klasse
Dca
Halogenfrei nach EN IEC 60754-3
nein
Werkstoff der Aderisolation
Polyolefine
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Trennungsklasse nach EN 50174-2
D
Schirm über Verseilung
Geflecht
Kabeltyp
S/FTP
Kabelgeometrie
rund
Zulässige Art der Installation im Erdreich
sonstige
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
NVP-Wert
76 %
Leiter-Oberfläche
blank
Außendurchmesser ca.
7,2 mm
Brandverhalten nach EN 13501-6: Abtropfverhalten
d2
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Brandverhalten nach EN 13501-6: Rauchentwicklung
s2
Gewicht
56,3351 kg/km
Wellenwiderstand
100 Ohm
Beidraht
nein
Mantelmaterial
Polyolefine
Leitungs-Breite ca.
7,2 mm
Leiterdurchmesser
0,6 mm
Anzahl der Verseilelemente
4
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Duplex
nein
Leitungs-Höhe ca.
7,2 mm
Geeignet als Telefonkabel
ja
Kabel querwasserdicht
nein
Mantel-Farbe
gelb
Verseilelement
Paare
Geeignet als Signalkabel
ja
Leiternennquerschnitt
0,3 mm²
Bewehrung/Armierung
ohne
Schirm über Verseilelement
Folie
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Halogenfrei nach EN IEC 60754-1
ja
Ader-Kennzeichnung
Farbe
Leiter-Klasse
Kl.1 = eindrähtig
Raucharm nach EN IEC 61034-2
ja
Ölbeständig nach EN IEC 60811-404
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Schutzmantel
ohne
Kategorie
7A (IEC)
Geeignet als Sicherheitsalarmkabel
nein
AWG-Größe
22
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Mit Nagetierschutz
nein
Ader-Zahl
8
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
