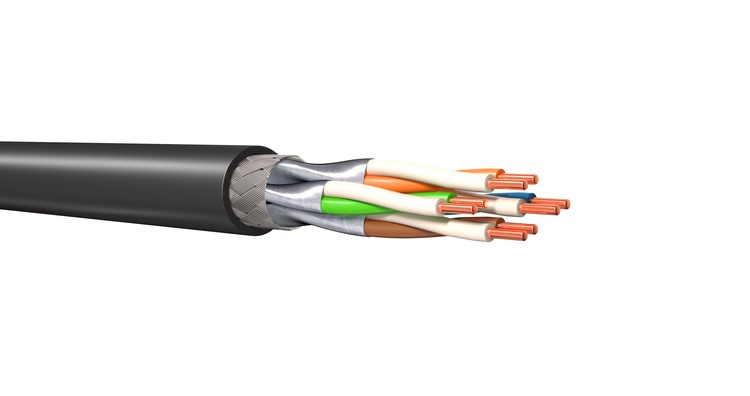

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Verkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) sowie nach ISO/IEC 24702 und EN 50173-3. Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE. Zur Verwendung im Außenbereich und Verlegung in Erde.
Hersteller-Artikelnummer (MPN)
KD7D66F6K010100
Leiter-Material
Kupfer
Schirm über Verseilelement
Folie
Leiter-Klasse
Kl.1 = eindrähtig
Spezifizierung Aderisolation
Polyethylen (PE)
Raucharm nach EN IEC 61034-2
ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Funktionserhalt nach IEC 60331-23
nein
Halogenfrei nach EN IEC 60754-1
ja
Halogenfrei nach EN IEC 60754-3
nein
Zertifiziert für Schiffsanwendungen
nein
Geeignet als Sicherheitsalarmkabel
nein
Geeignet als Signalkabel
ja
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
68,8 mm
Werkstoff der Aderisolation
Polyolefine
Beidraht
nein
AWG-Größe
23
Leitungs-Breite ca.
8,6 mm
Ölbeständig nach EN IEC 60811-404
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Mit Reißleine
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Anzahl der Verseilelemente
4
Wellenwiderstand
100 Ohm
Gewicht
65,6027 kg/km
Verseilung
Bündel
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-25..70 °C
Ader-Zahl
8
Kabeltyp
S/FTP
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Geeignet als Computer-Datenkabel
ja
Außendurchmesser ca.
8,6 mm
Kabel längswasserdicht
nein
Geeignet zur Verlegung im Erdreich
nein
Duplex
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Bewehrung/Armierung
ohne
Material Bewehrung
sonstige
Spezifizierung Mantelmaterial
Polyethylen (PE)
Ader-Kennzeichnung
Farbe
Nennspannung U
125 V
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
-10..50 °C
Kabel querwasserdicht
nein
Schnittware
ja
Zulässige Art der Installation im Erdreich
Installationsrohr für Erdverlegung
Mantelmaterial
Polyolefine
Brandverhalten nach EN 13501-6: Klasse
Fca
Leitungs-Höhe ca.
8,6 mm
Max. Zugfestigkeit während der Verlegung
110 kN
Aderkennzeichnung nach HD 308 S2
nein
Schirm über Verseilung
Geflecht
Flammwidrig nach IEC 60332-1-2
nein
Trennungsklasse nach EN 50174-2
D
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
68,8 mm
Leiternennquerschnitt
0,259 mm²
Anzahl der Mantelschichten
1
Leiterdurchmesser
0,58 mm
Geeignet als Telefonkabel
ja
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
NVP-Wert
79 %
Mit Nagetierschutz
nein
Kategorie
7
Halogenfrei nach EN IEC 60754-2
ja
Kabelgeometrie
rund
Verseilelement
Paare
Schutzmantel
ohne
Mantel-Farbe
schwarz
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
34,4 mm
Leiter-Oberfläche
blank
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
