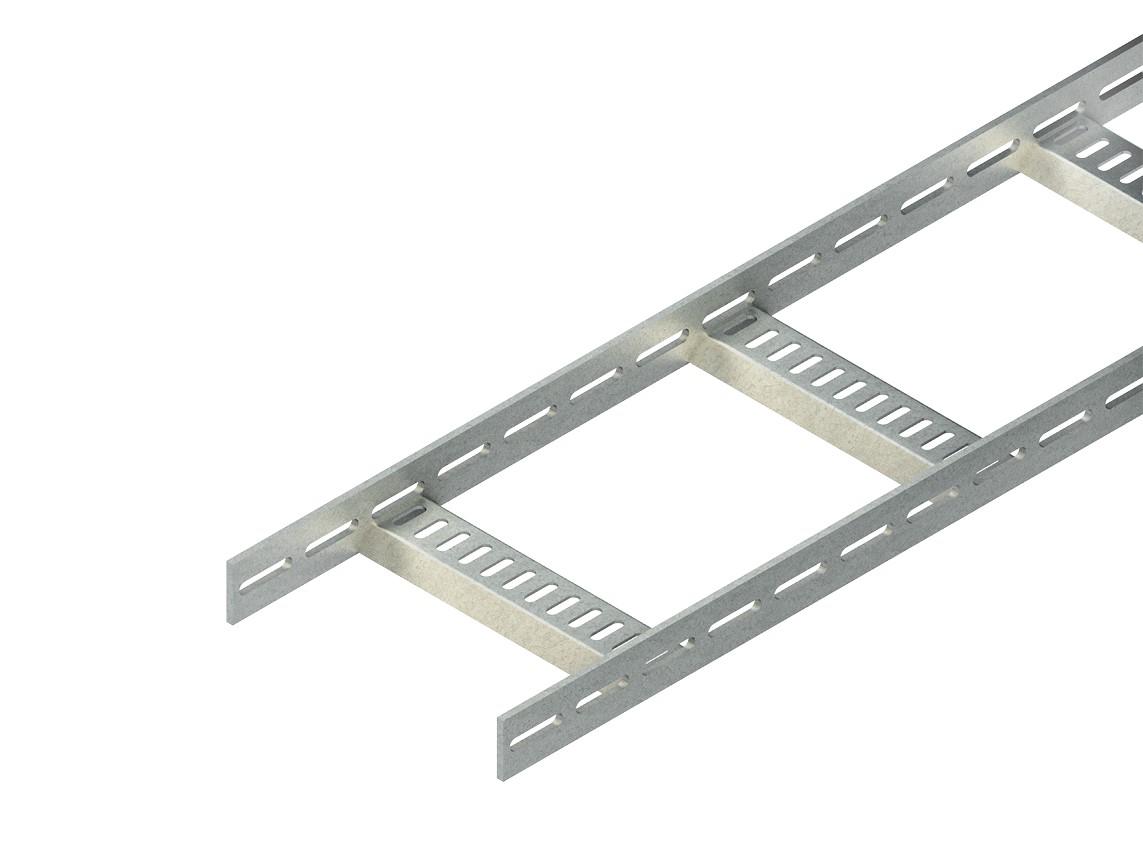

Marinekabelleiter/-steigetrasse, nach DIN EN 61537, mit durchgängig gelochten Seitenholmen und eingeschweißten, perforierten, trapezförmigen Sprossen. Abmessungen (ca. Maße) H x B (innen) : 40 x 300 mm Materialstärke t : 5 mm Sprossenabstand : 250 mm Sprossenperforation : 7 x 23 mm Seitenholmlochung : 8,5 x 40 mm mittiger Abstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 7540 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
KLMUL 40.300 F
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1200 N/m
Gewicht
4,16555 kg/m
Nutzbarer Querschnitt
7540 mm²
Ausführung des Seitenholms
flaches Profil
Steigetrasse
nein
Ausführung der Sprosse
Profil ungelocht
Belastungstesttyp nach IEC 61537
Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
600 N/m
Geeignet für Funktionserhalt
nein
Länge
3000 mm
Einsatztemperatur
-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
2250 N/m
Arbeitslänge
3000 mm
Sprossenmittenabstand
250 mm
Seitenlochung
ja
Werkstoffgüte
sonstige
Breite
300 mm
Höhe
40 mm
Oberflächenschutz
feuerverzinkt
Werkstoff
Stahl
Befestigung der Sprosse
geschweißt
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
