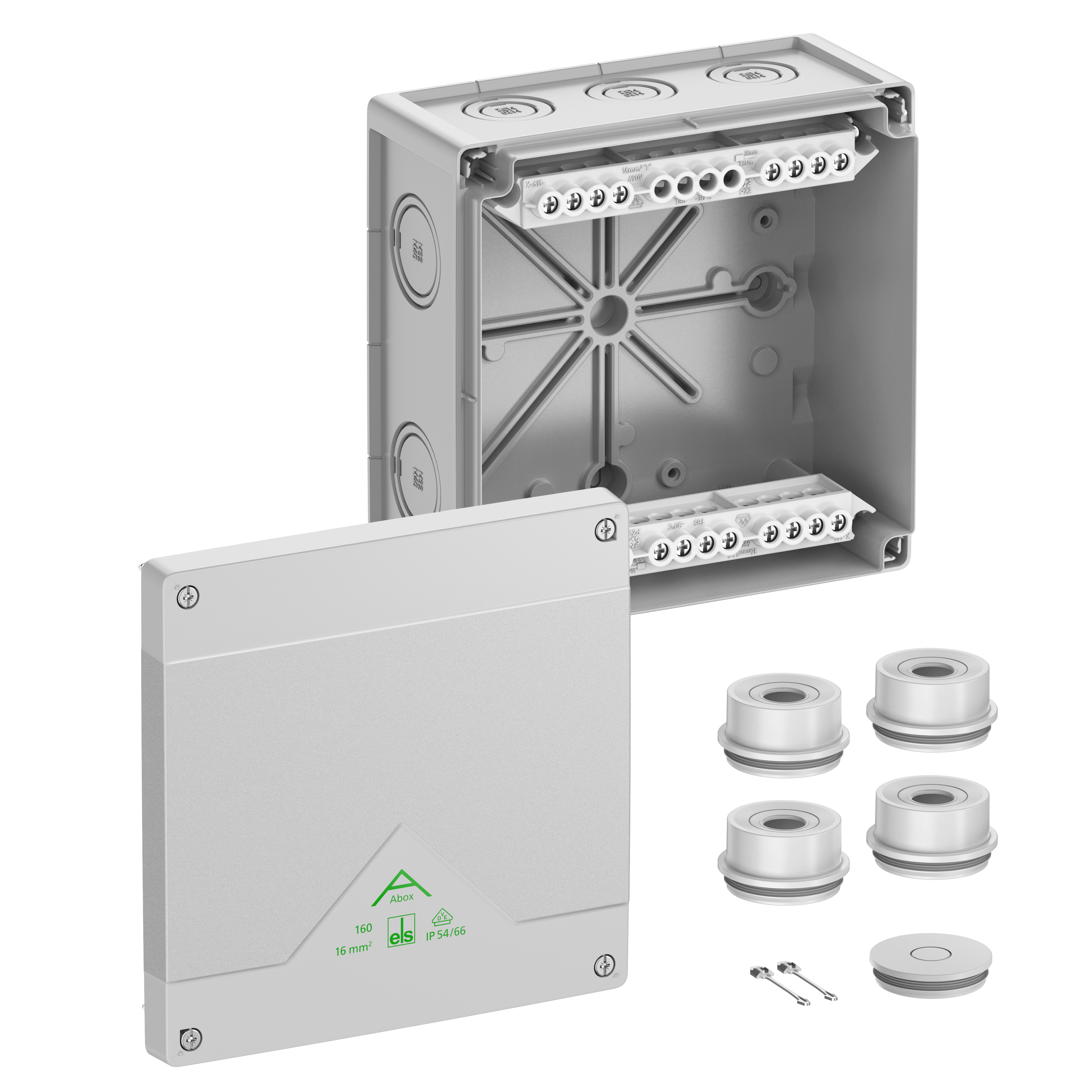

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 16mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=690 V AC, In=76 A, mit hochliegender Schraubklemme, 5-polig-16mm², klemmbare Querschnitte pro Pol: 12 x 4mm², 8 x 6mm², 4 x 10mm², 4 x 16mm² Cu starr / flexibel mit AderendhülseAbmessungen: 182 x 182 x 90mmBeigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung
Hersteller-Artikelnummer (MPN)
81642001
Halogenfrei
ja
Einführung von hinten
ja
Art der Gehäusedurchführung
Vorprägung
Mit Abschirmung
nein
Farbe
grau
Montage im Erdreich
nein
RAL-Nummer (ähnlich)
7035
Anzahl der Klemmstellen je Pol
4
Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation
nein
Max. Leiterquerschnitt
16 mm²
Explosionsgeprüfte Ausführung
nein
Werkstoff
Kunststoff
Schutzart (NEMA)
sonstige
Für Ex-Zone Gas
ohne
Form
quadratisch
Länge
182 mm
Polzahl
5
Mit Vergussmasse mitgeliefert
nein
Tiefe
90 mm
Ausführung
Verbindungskasten
Anreihbar
nein
Breite
182 mm
Für Ex-Zone Staub
ohne
Funktionserhalt
ohne
Mit Zugentlastung
nein
Deckelbefestigung
geschraubt
Montage unter Wasser
nein
Plombierbar
ja
Einsatztemperatur
-25..55 °C
Ausführung Deckel
sonstige
Vergießbar
nein
Anzahl der Einführungen
12
Bestückung
Schraubklemme
Witterungsbeständig
ja
Bemessungsisolationsspannung Ui
690 V
Schutzart (IP)
IP55/IP66
Oberflächenschutz
unbehandelt
Transparenter Deckel
nein
Montageart
Wand-/Deckenmontage
Hersteller: Spelsberg Günther Spelsberg GmbH+Co.KG Elektro-Inst.-Sys. Im Gewerbepark 1 DE 58579 Schalksmühle info@spelsberg.de Webseite: www.spelsberg.de
