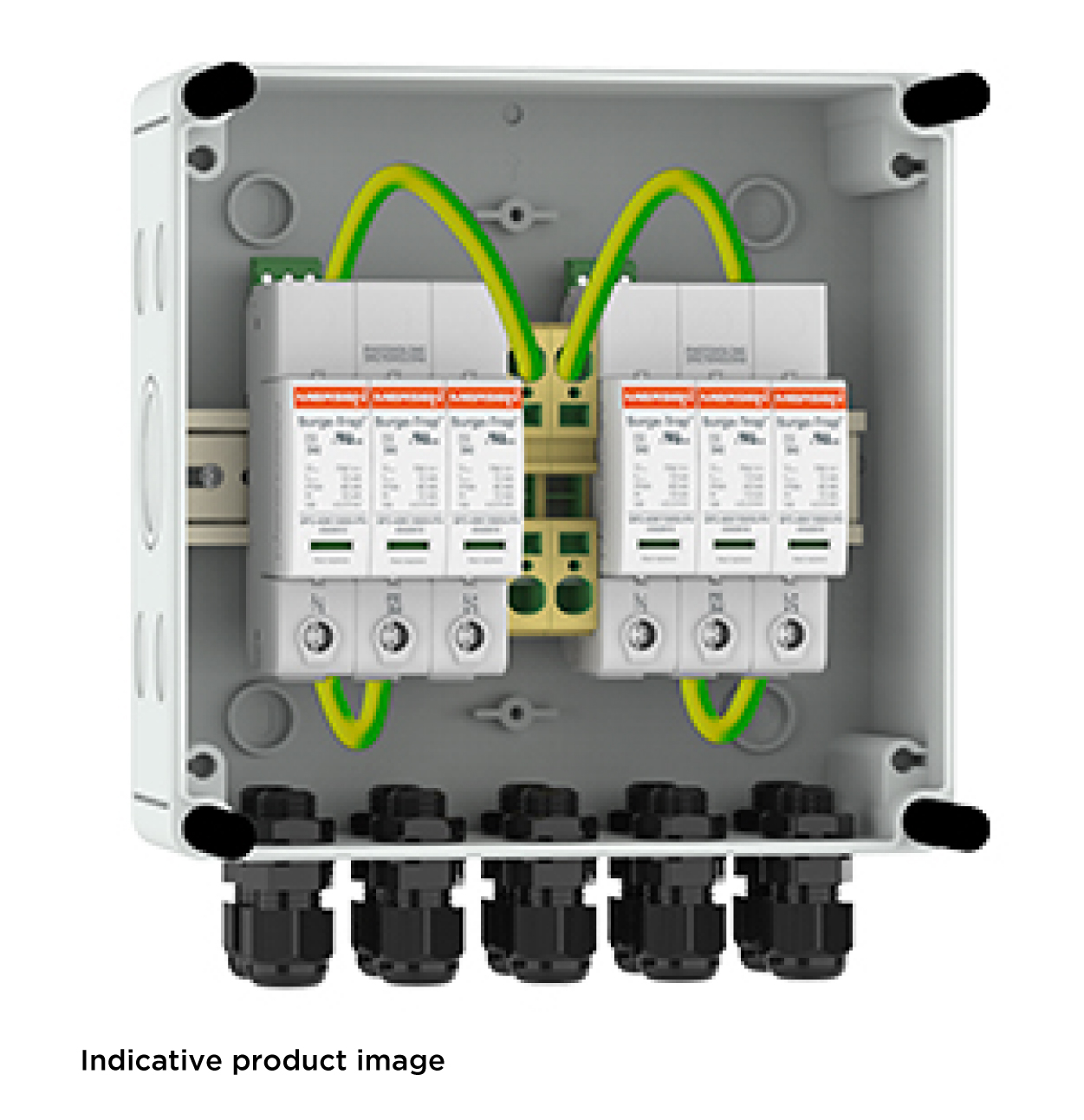

DC PV Junction Boxes ist eine Serie von DC Photovoltaik Generator Anschlusskästen zum Schutz der Umrichter nach IEC/EN vor Blitz- und Überspannungen. Die Boxen sind vorinstalliert und werden parallel zu den Umrichtern, hauptsächlich für 1000Vdc Dachinstallationen, eingesetzt. Verfügbar sind die Boxen in unterschiedlichen Konfigurationen, z.B mit Typ 1+2 Ableitern, Kabelverschraubungen oder MC4 - teckern und für eine unterschiedliche Anzahl an MPPTs und Strings.
Hersteller-Artikelnummer (MPN)
83070006
Mit Fernmeldekontakt
nein
Nennableitstoßstrom (8/20)
20 kA
Integrierter Kurzschlussschutz
nein
Prüfklasse Typ 2
nein
Montageart
Befestigungsplatten- oder Wandmontage
Netzform TT
nein
Netzform TN-C
nein
Max. PV-Spannung
1000 V
Schutzpegel
4 kV
Netzform TN-S
nein
Netzform sonstige
nein
Nennspannung DC
1000 V
Netzform IT
nein
Integrierte Vorsicherung
nein
Signalisierung am Gerät
optisch
Netzform TN-C-S
ja
Max. Ableitstoßstrom (8/20)
40 kA
Netzform TN
nein
Leckstromfrei
nein
Netzform DC
ja
Schutzart (IP)
IP65
Hersteller: Mersen MERSEN Deutschland Eggolsheim GmbH In der Büg 12 DE 91330 Eggolsheim vertrieb.eggolsheim@mersen.com Webseite: www.mersen.com
