Produktinformationen

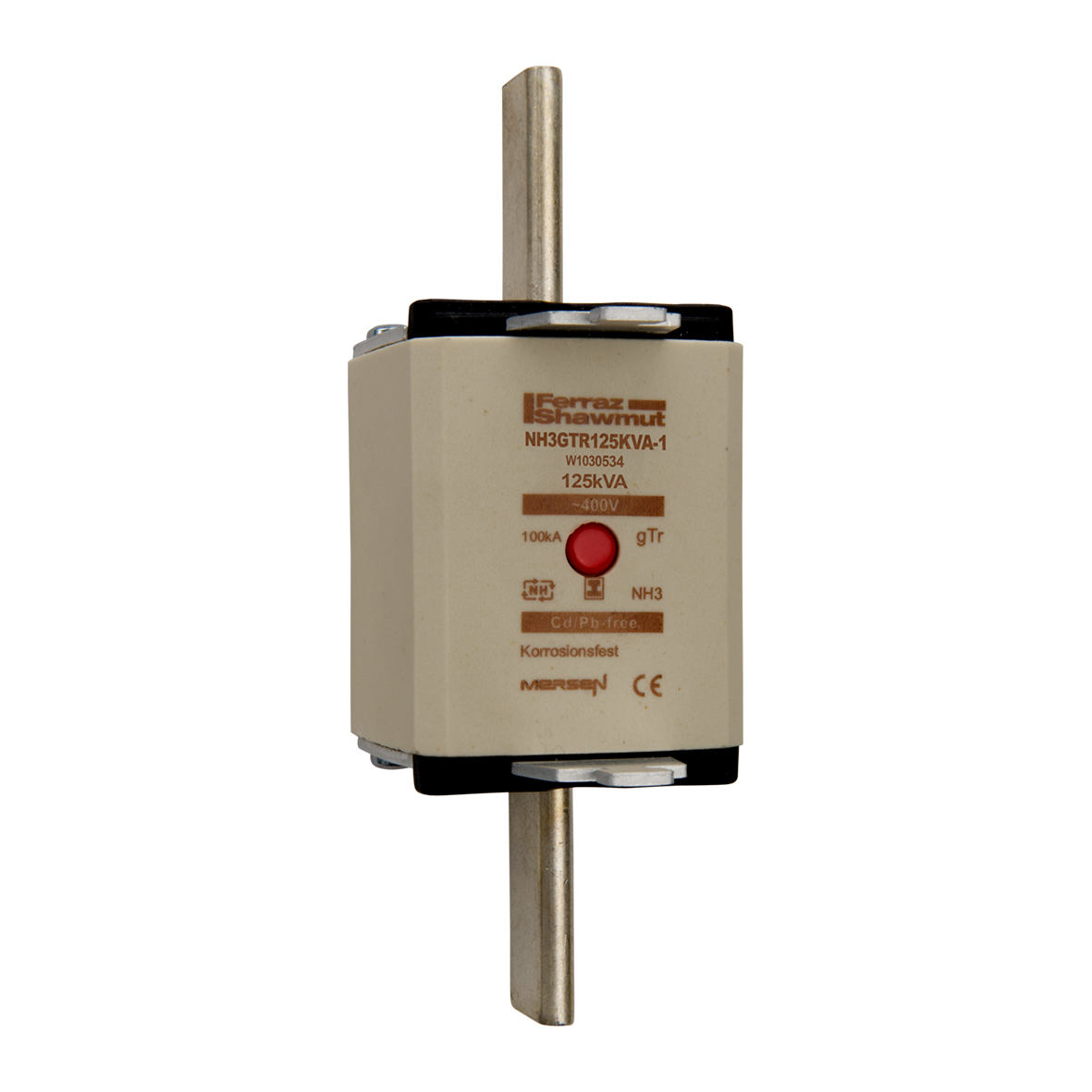

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gTr werden zum Schutz von Transformatoren eingesetzt. Die Strom-Zeit-Kennlinie ist an die zu schützenden Transformatoren in besonderer Weise angepasst und ergibt eine optimale Selektivität zu NH-Sicherungs-Einsätzen der Betriebsklasse gG. Der 1,3- fache Trafo-Nennstrom kann durch die Sicherung mind. 10 Stunden geführt werden. Beträgt der Strom mind. das 1,5 - fache des Trafo-Nennstromes, erfolgt die Abschaltung des Stromes innerhalb von 2 Stunden.- Hersteller-Artikelnummer (MPN)
- W1030534A
- Bemessungsstrom
- 180 A
- Spannungsart
- AC
- Ausführung Kennmelder
- Mittenkennmelder
- Sicherungs-Baugröße nach IEC 60269
- NH3
- Bemessungsabschaltvermögen AC
- 100 kA
- Leistungsverlust bei Bemessungsstrom
- 11,2 W
- Isolierte Metallgrifflaschen (IMGL)
- ja
- Betriebsklasse nach IEC 60269
- gTr (Ganzbereichs-Trafoschutz)
- Bemessungsspannung AC
- 400 V
-
Hersteller: Mersen
MERSEN Deutschland
Eggolsheim GmbH
In der Büg 12
DE 91330 Eggolsheim
vertrieb.eggolsheim@mersen.com
Webseite: www.mersen.com
